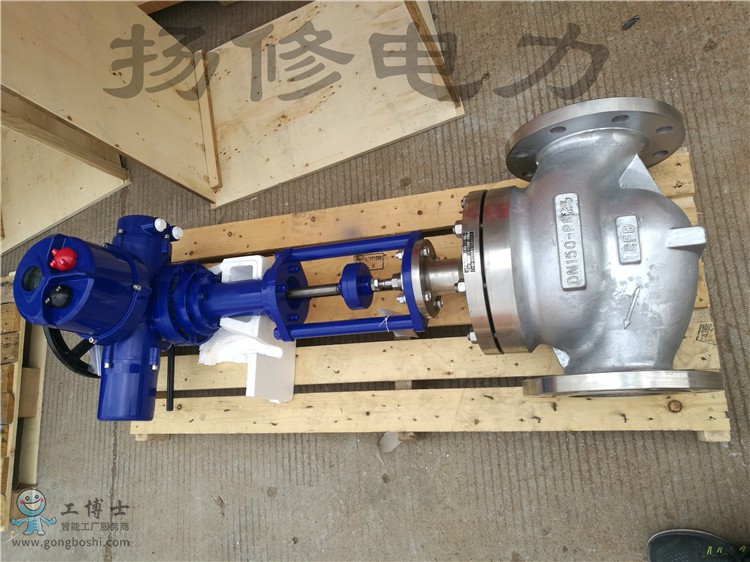

ZAZM套筒調節閥DN100/配套智能型電動執行機構;
電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
【詳細說明】
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
二、電動套筒調節閥主要技術參數和性能指標
1、主要技術參數
|
公稱通徑DN（mm）
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
額定流量系數Kv
|
全量
|
15
|
35
|
50
|
125
|
190
|
400
|
630
|
|
0.6
|
9
|
20
|
30
|
75
|
115
|
240
|
350
|
|
流量特性
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
1.6，4.0，6.4
|
|
連接型式
|
法蘭連接：PN1.6按JB79-59標準
|
|
配用執行機構型號
|
DKZ-310
|
DKZ-410
|
DKZ-410
|
|
出抽推力（N）
|
4000
|
6400
|
6400
|
|
行程L（mm）
|
16
|
25
|
40
|
60
|
|
全行程時間（S）
|
12.5
|
20
|
32
|
40
|
|
作用方式
|
電開式（K）常用；電關式（B）
|
|
輸入信號
|
0~10mA 4~20mA DC
|
|
供電電源
|
220V；50~60Hz
|
|
固有可調比R
|
30：1
|
2、主要技術性能指標
|
項目
|
技術性能指標
|
|
基本誤差%
|
≤±5
|
|
回差%
|
≤3
|
|
死區%
|
≤5
|
|
泄漏量
|
0.01%×閥額定容量
|
|
額定流量系數誤差%
|
≤±10
|
|
|
|
