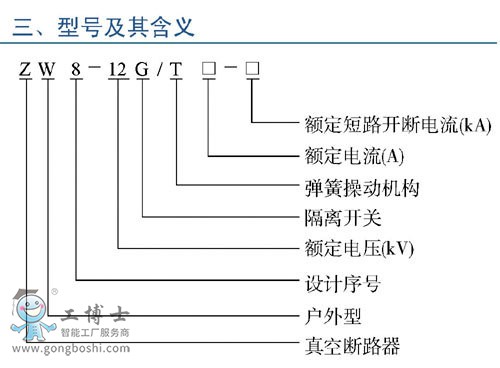

ZW8系列型號：

ZW8-12G/630-12.5  ZW8-12G/630-20  ZW8-12G/T630-12.5  ZW8-12G/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20

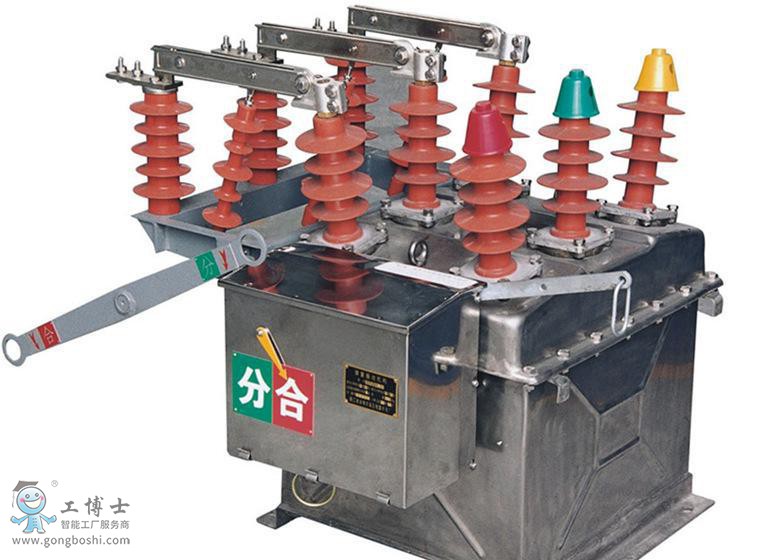

ZW8-12G柱上高壓真空斷路器產品概述：

ZW8-12型戶外高壓真空斷路器是額定電壓為12KV，三相交流50Hz的戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。

該產品配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作�？稍跀嗦菲骷由涎b隔離開關。

ZW8-12M永磁高壓真空斷路器，融合了當今世界***新的永磁機構與環氧樹脂整體澆注固態絕緣工藝等先進技術，并采用了真空開斷技術，具有電壽命長、開斷可靠和長期完全免維護的特點。外絕緣采用進口戶外專用型環氧樹脂整體澆注而成，具有耐紫外線，防閃絡，抗污染等優點。本產品完全無油，無SF6，免維護，不污染環境。采用先進的永磁機構，機械性能穩定可靠；并裝有手動分、合閘機構，必要時可現場手動分、合閘操作。該產品具有體積小、重量輕、操作方便、運行可靠、無污染、免維護等諸多優點。







產品主要特性：

環氧樹脂固體絕緣、無油、無SF6、對環境無危害

真空開斷、縱向磁場滅弧、穩定可靠

進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化

永磁操作機構，免維護，可長期可靠工作

雙穩態永磁機構，不會退磁，可永久使用

機械壽命***少可以達到20000次以上

結構緊湊、體積小、重量輕，便于安裝和運輸

箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)

采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求

可配FTU實現遠方控制、監視以及實現SCADA功能





應用與特點

ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。

ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。





使用環境條件：

環境溫度：上限+40t下限-30。C

　　海拔高度：《1000m

　　風壓：≤700Pa（相當風速34m／s）

　　空氣污穢程度：III級

無經常性劇烈震動





組成結構：

　　1）整體結構為三相共箱式

　　2）真空滅弧室

　　3）彈簧操動機構

　　4）絕緣系統

　　5）導電回路

　　6）箱蓋、箱體

　　7）密封件





特點：

　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

　　2）內置多抽頭電流互感器可作為過電流保護之用

　　3）采用雙繞組電流互感器可作為保護和計量用

　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。

　　5）可加裝隔離開關





訂貨須知：

　　訂貨時用戶需提供下列技術資料：

　　1）斷路器型號、名稱、數量。

　　2）額定電流，額定短路操作電流。

　　3）操作方式、操作電壓。

　　4）配備電流互感器電流比。

　　5）使用場合。
