ABB機器人的重定位速度解釋步驟

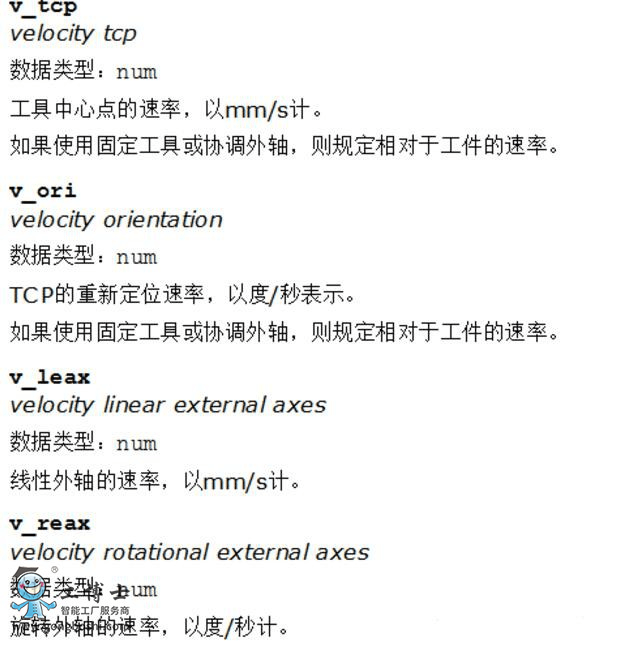

1） abb機器人關于速度變量speeddata定義如下：

V_tcp就是tcp線性速度，單位mm/s
V_ori是tcp的姿態速度，單位°/s
V_leax是直線外軸速度，單位mm/s
V_reax是旋轉外軸速度，單位°/s
2）對于線性速度很好理解，即距離/時間=v_tcp(mm/s)
3）對于重定位速度°/s，如何理解？
4）空間點位平移用xyz表示，v_tcp速度即為在單位時間內的位移矢量

5）空間點位分別繞xyz軸旋轉用rx,ry,rz表示。角速度通常認為不是矢量（旋轉不滿足交換律）
6） ABB機器人在處理重定位時的角速度時，假設角速度為偽矢量，即

ori_z表示繞z方向的旋轉角度，t表示時間

7）插入如下代碼：
VARspeeddata v_rot1:=[100,10,0,0];
!v_tcp=100mm/s
!v_ori=10°/s
MoveL p100,v100,fine,tWeldGunWObj:=wobj0;
ClkReset clock1;
ClkStart clock1;
MoveL reltool(p100,0,0,0Ry:=10,Rz:=10),v_rot1,fine,tWeldGunWObj:=wobj0;
!繞當前點歐拉角旋轉rz和ry各10度
ClkStop clock1;
TPWrite "time "Num:=ClkRead(clock1);

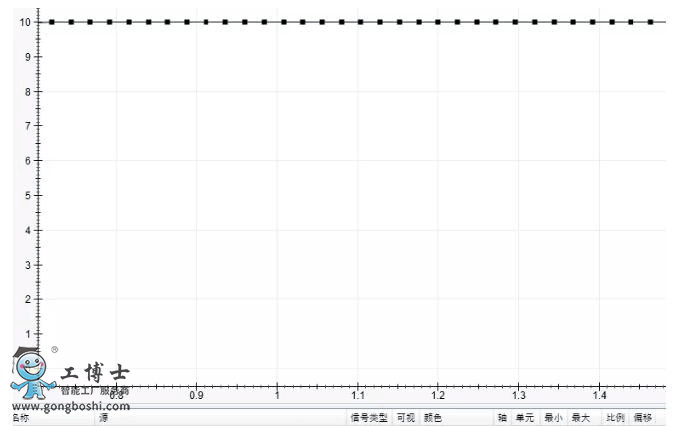

8）在仿真-信號分析器中設置記錄定向速度，并記錄實際運行時間，測試結果如下：

重定位速度為10°/s，
運行時間為1.468s.

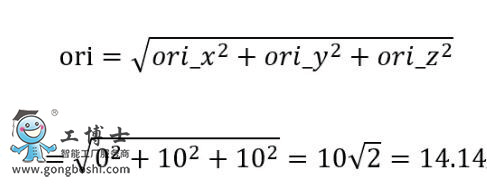

即實際的運行角度為

運行時間為：t=ori/v_ori=14.14/10

9）若使用如下代碼
VARspeeddata v_rot1:=[100,10,0,0];
MoveL p100,v100,fine,tWeldGunWObj:=wobj0;
ClkReset clock1;
ClkStart clock1;
MoveL reltool(p100,0,0,0Ry:=10,Rz:=20),v_rot1T:=1,fine,tWeldGunWObj:=wobj0;
!該運動語句要求1s內完成，時間1s代替原有速度v_rot1參數
ClkStop clock1;
TPWrite "time "Num:=ClkRead(clock1);

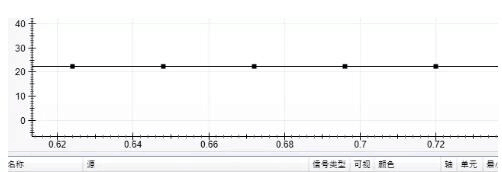

則機器人實際運行該語句時間為1s，實際重定位速度為22.339°/s

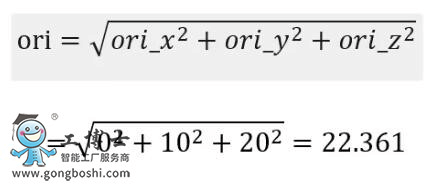

V_ori=ori/1
若需要得到v_ori_x,v_ori_y，
則由于旋轉角度ry:rz=1:2，故v_ori_x:v_ori_y=1:2
且

可以得到v_ori_y=10, v_ori_z=20
