工具盤 Tool plate

LTC-0010BT

載荷load

負載Payload capacity

10kg

容許彎矩Allowable moment

26.5Nm

容許扭矩Allowable torque

26.5Nm

尺寸與精度

Size and precision

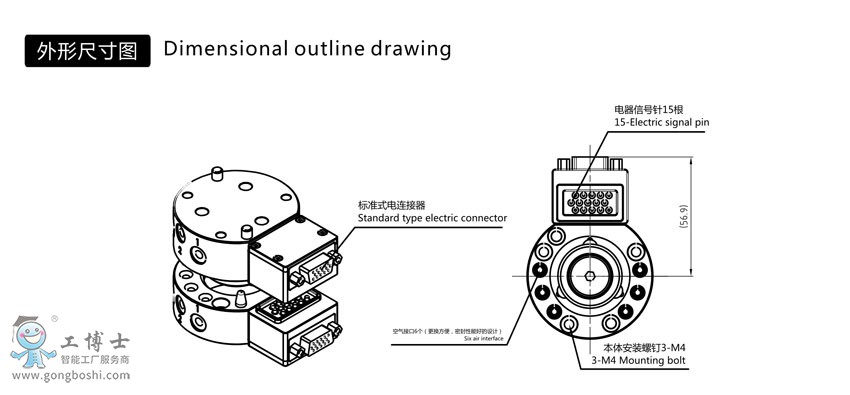

外形尺寸 Housing diameter

φ60mm

連接時厚度Combined profile

43mm

位置重置精度Position peatability

±0.02mm

工作驅動壓力 Air pressure for working

0.4~0.7Mpa

鎖緊機構 Locking mechanism

鋼珠鎖緊Locking steel ball

材質

Texture   of material

本體材質 Main body material

鋁合金Aluminum alloy

鎖緊機構部分 Locking mechanism

合金鋼Alloy steel

環境

Environmental   Science

使用環境溫度 Temperature

0-60℃

使用環境濕度 Humidity

95%

產品重量

Weight

主盤側 Master side

0.25kg

工具側 Tool side

0.11kg

氣路接口

Air connector

氣路通道 Pneumatic port

6   x M5

*大耐壓 Max pressure

0.8Mpa
