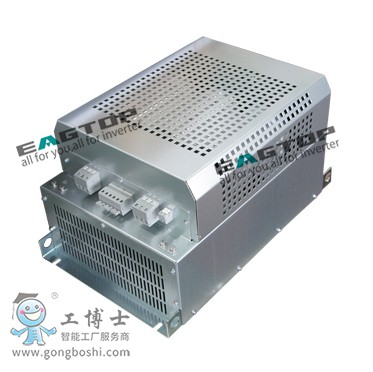

一、產品簡述



1. 與傳統無源濾波器相比，DHF系列產品體積更小，諧波抑制能力更強。



2. 當連接在變頻器前端,經諧波濾波器濾波后總諧波電流小于滿負載時基波電流的10%。



3.效率大于98%，功率可到250KW,無源諧波濾波器提供了具有高性價比和穩定

  可靠的諧波解決方案。



4.作為獨立選項，易于安裝到現有機柜內。



5. 該系列濾波器與品牌變頻器做過精心匹配，適合多種電機控制方式，確保系統穩定工作，不會對電網產生任何不良影響。



6. 使用過溫保護，以防過溫造成濾波器損壞。



7. 在低負載應用下，可選配（接觸器）斷開電容器連接。







二、技術參數



1. 額定工作電壓：AC380V～480V

2. 頻率：50Hz

3. 過載能力：1.6倍，60s

4. 絕級等級：過壓類別III符合EN61800-5-1

5. 滿載效率：大于98%

6.冷卻方式：AN

7.諧波濾波效果：滿載條件下，濾波器輸入端的總諧波

   電流畸變率THID﹤10%(背景電壓THUD﹤2%,電網短

    路功率與安裝負載比﹥66)

8.環境溫度（工作）：滿載條件下，-25℃～+50℃

9.存儲溫度：-25℃～65℃

10.工作海拔高度：海拔0～2000米

11.相對濕度：0～95%無凝露

12.空載電流：小于額定電流的25%

13.產品執行標準：IEEE519 GB/T 14549-1993

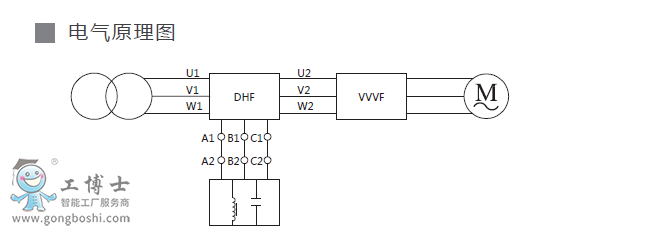

三、電氣原理圖

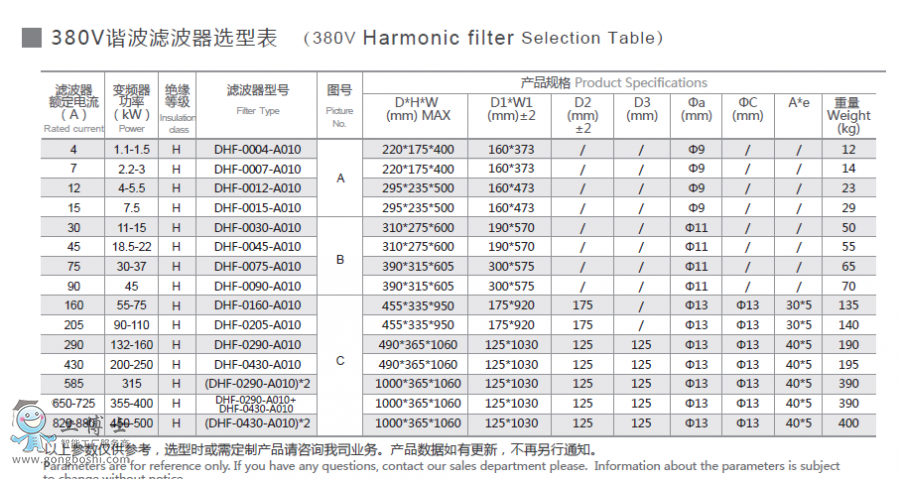

四、380V諧波濾波器選型表





規格型號	功率 (KW)	電流 (A)	參數	規格型號
DHF-0004-A010	1.1	3.3	THDI<=10%	DHF-0004-A010
DHF-0004-A010	1.5	4.1	THDI<=10%	DHF-0004-A010
DHF-0007-A010	2.2	5.0	THDI<=10%	DHF-0007-A010
DHF-0007-A010	3.0	7.2	THDI<=10%	DHF-0007-A010
DHF-0012-A010	4.0	9.4	THDI<=10%	DHF-0012-A010
DHF-0012-A010	5.5	11.9	THDI<=10%	DHF-0012-A010
DHF-0015-A010	7.5	17.0	THDI<=10%	DHF-0015-A010
DHF-0030-A010	11.0	25.0	THDI<=10%	DHF-0030-A010
DHF-0030-A010	15.0	31.0	THDI<=10%	DHF-0030-A010
DHF-0045-A010	18.5	38.0	THDI<=10%	DHF-0045-A010
DHF-0045-A010	22.0	46.0	THDI<=10%	DHF-0045-A010
DHF-0075-A010	30.0	60.0	THDI<=10%	DHF-0075-A010
DHF-0075-A010	37.0	72.0	THDI<=10%	DHF-0075-A010
DHF-0090-A010	45.0	88.0	THDI<=10%	DHF-0090-A010
DHF-0160-A010	55.0	125.0	THDI<=10%	DHF-0160-A010
DHF-0160-A010	75.0	157.0	THDI<=10%	DHF-0160-A010
DHF-0205-A010	90.0	180.0	THDI<=10%	DHF-0205-A010
DHF-0205-A010	110.0	205.0	THDI<=10%	DHF-0205-A010
DHF-0290-A010	132.0	245.0	THDI<=10%	DHF-0290-A010
DHF-0290-A010	160.0	290.0	THDI<=10%	DHF-0290-A010
DHF-0430-A010	200.0	430.0	THDI<=10%	DHF-0430-A010
DHF-0430-A010	250.0	430.0	THDI<=10%	DHF-0430-A010

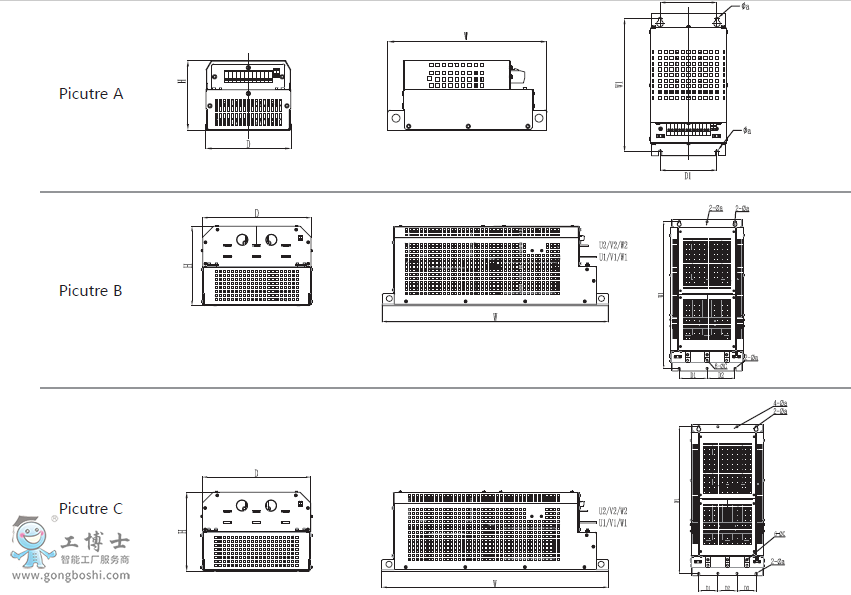

五、產品尺寸圖



六、使用注意事項

1.DHF諧波濾波器是變頻器配套的濾波器，只可安裝在不可控整流變頻器的電源進線處；

2.選用時，濾波器的功率與變頻器的功率盡量匹配使用，這時可以獲得*佳的濾波效果，不匹配時，若功率較大的濾波器用于功率較小的變頻器，濾波效果會降低；

3.濾波器中的電抗器是發熱設備，安裝時注意保持濾波器周圍至少有100mm的空間；

4.安裝時，按照電路圖的接線指示，連接可靠的地線.

5.當海拔、電網質量等使用環境超出技術要求時請咨詢廠家



聯系人：周凱  電話18516075689
