1.基本參數：
          （1）品牌：ABB

          （2）型號：ACS55系列

   （3）應用范圍：通用

   （4 ）額定電壓：單項/三相AC220V

   （5）適配電機功率：0.18-2.2kw

   （6）額定電流：1.4-9.8A

   （7）電機容量：1.8-2.2

   （8）濾波器：內置EMC濾波器

   （9）電源相數：三相

   （10）塑殼

   （11）供電電壓：低壓



     ABB微型傳動ACS55可與多種簡單的機器集成，例如自動門、太陽軌跡***、跑步機、漩渦浴槽和商業和居家環境中的其他應用。

     2.ACS55系列應用范圍：

     − 風機水泵

     − 健身設備

     − 門控制設備

     − 傳送帶

    3.ACS55系列選型要求與型號整理：

    （1）（單相輸入，三相輸出）輸入電壓：AC200V~240V；頻率：50/60Hz；防護等級：IP20

           （2）內置標配EMC濾波器

    （3） 產品代號               產品型號                額定輸出電流           額定電率

             3ABD68878331    ACS55-01E-01A4-2      1.4                0.18

                    3ABD68878357   ACS55-01E-04A3-2       4.3                0.75

             3ABD68878365    ACS55-01E-07A6-2      7.6                1.5



             3ABD68878373    ACS55-01E-09A8-2      9.8                2.2

   4.ACS55系列可選附件：

   產品型號               可選項名稱                    適用型號

   ACS55-POT       ACS55 Potentiometer Set of 8 pcs         All ACS55 Series

                             ACS55可選電位計（8件套裝）         所有ACS55系列

   ACS55-CLIP       ACS55 Mounting Clip Set of 50 pcs      Framesize A&B

                             ACS55安裝卡夾（50件套裝）         外型尺寸A&B

   RFDT-02           DriveConfig kit with USB cable             All ACS55 Series

                            編程軟件和適配器（與計算機是USB接口） 所有ACS55系列

   ACS-CHK-B3        Output choke（輸出電抗器）              ACS55-01E-01A4-2

                                                                                            ACS55-01E-02A2-2

                                                                                            ACS55-01E-04A3-2

   ACS-CHK-C3         Output choke（輸出電抗器）             ACS55-01E-07A6-2

                                                                                            ACS55-01E-09A8-2

  CHK-A1             Input choke（輸入電抗器）                      ACS55-01E-01A4-2

                                                                                             ACS55-01E-02A2-2

 CHK-B1              Input choke（輸入電抗器）                      ACS55-01E-04A3-2

 CHK-C1              Input choke（輸入電抗器）                      ACS55-01E-07A6-2



 CHK-D1              Input choke（輸入電抗器）                      ACS55-01E-09A8-2

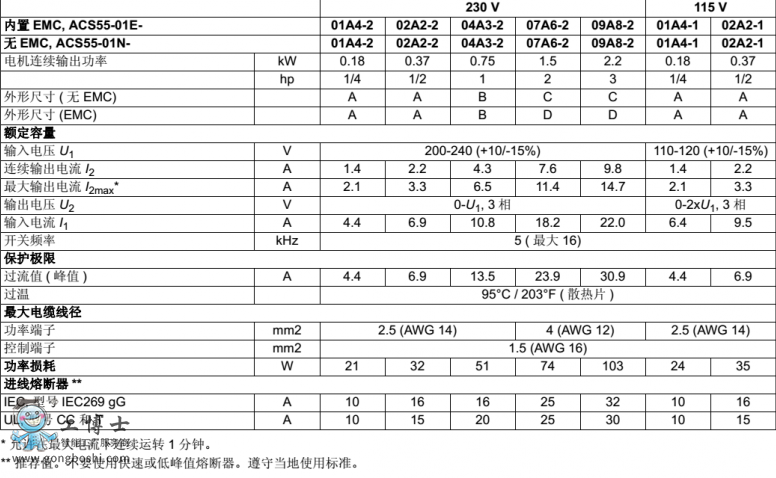

  5.ACS55系列技術數據分析：
