功率、性能、典型應用

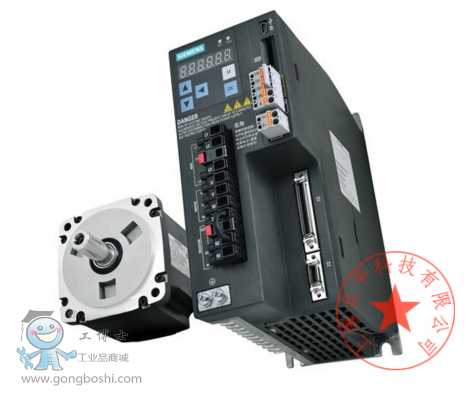

SINAMICS V90 伺服驅動系統
1AC/3AC 200 V... 240 V 低慣量
適用于高動態性能
1AC/3AC 200 V... 240 V 低慣量
適用于高動態性能
SINAMICS V90 伺服驅動
電源及功率：
脈沖序列（PTI）版本
控制模式：
PROFINE（PN）版本
控制模式：
防護等級：
1AC 200 V … 240 V (–15% / +10%),
0.05 kW … 0.75 kW
3AC 200 V … 240 V (–15% / +10%),
0.05 kW … 2 kW
脈沖序列（PTI）版本
控制模式：
PROFINE（PN）版本
控制模式：
防護等級：
1AC 200 V … 240 V (–15% / +10%),
0.05 kW … 0.75 kW
3AC 200 V … 240 V (–15% / +10%),
0.05 kW … 2 kW
外部脈沖位置控制、內部設定值位
置控制、速度控制、扭矩控制
通過 PROFINET 使用 PROFIdrive 協
議進行速度控制**
IP20
SIMOTICS S-1FL6 伺服電機
4 種軸高：
額定扭矩：
額定/*大轉速：
編碼器：
防護等級：
20 mm、30 mm、40 mm、50 mm
0.16 Nm 至 6.37 Nm
3000 rpm / 5000 rpm
增量式編碼器 TTL 2500 ppr***;
21 位單圈**值編碼器*
IP65，自然冷卻
其他優點:
高動態性能: 小慣量系統，更高加速度，更短運行周期
高轉速: *大轉速高達 5000 rpm，提高設備生產率
體積小: 相對于高慣量型，電機的長度/高度降低，小體積
驅動器可滿足苛刻的安裝要求
置控制、速度控制、扭矩控制
通過 PROFINET 使用 PROFIdrive 協
議進行速度控制**
IP20
SIMOTICS S-1FL6 伺服電機
4 種軸高：
額定扭矩：
額定/*大轉速：
編碼器：
防護等級：
20 mm、30 mm、40 mm、50 mm
0.16 Nm 至 6.37 Nm
3000 rpm / 5000 rpm
增量式編碼器 TTL 2500 ppr***;
21 位單圈**值編碼器*
IP65，自然冷卻
其他優點:
高動態性能: 小慣量系統，更高加速度，更短運行周期
高轉速: *大轉速高達 5000 rpm，提高設備生產率
體積小: 相對于高慣量型，電機的長度/高度降低，小體積
驅動器可滿足苛刻的安裝要求
應用示例
電子組裝行業，
例如
• 機械手
• 絲網切割機
• PCB 組裝機
• IC 搬運機
• 芯片分類機
• 焊接機
印刷行業，
例如
• 貼標機
• 分切機
• 覆膜/鍍膜機
• 絲網印花機
包裝行業，
例如
• 灌裝及封裝機
• 吸塑機（藥品包裝）
• 裝袋機
物料搬運機械，
例如
• 自動堆垛機
電子組裝行業，
例如
• 機械手
• 絲網切割機
• PCB 組裝機
• IC 搬運機
• 芯片分類機
• 焊接機
印刷行業，
例如
• 貼標機
• 分切機
• 覆膜/鍍膜機
• 絲網印花機
包裝行業，
例如
• 灌裝及封裝機
• 吸塑機（藥品包裝）
• 裝袋機
物料搬運機械，
例如
• 自動堆垛機
