Modicon M238是為客戶提供強大“all-in-one” 解決方案的小型可編程序控制器，其尺寸僅有157x118x86mm(不含I/O擴展單元)�？商峁┧目罴刹煌ㄐ拍芰�/或電壓等級的控制器本體。
1、可提供兩款集成不同通信能力的控制器本體TM238LDD24DT和TM238LFDC24DT，24VDC，產品提供：
●14x24VDC輸入(包括8點高速輸入)，用于如HSC高速計數等特殊功能。
●10x24VDC固態輸出(包括4點高速輸出)，用于實現PWM 和PTO等特殊功能。
●RS232/RS485串行通信(支持SoMachine-Network，Modbus以及ASCII協議)。
2、本體TM238LFDC24DT還提供：
●CANopen總線主站連接
●第二路ModbusRS485串行連接 (支持SoMachine-Network,Modbus 協議以及ASCII協議)
3、控制器本體TM238LDA24DR和TM238LFAC24DR，100-240VAC，產品提供：
●14x24VDC輸入(包括8點高速輸入)，用于如HSC高速計數等特殊功能。
●4x24VDC固態輸出用于實現HSC反射功能，以及6點繼電器輸出。
●RS232/RS485串行通信(支持SoMachine-Network，Modbus以及ASCII協議)。
4、本體TM238LFAC24DR還提供：
●CANopen 總線主站連接
●第二路ModbusRS485串行連接 (支持SoMachine-Network,Modbus協議以及ASCII協議)
5、通過右側擴展方式*大可連接到控制器本體7塊以下類型擴展模塊(1):
●離散量TM2DDI/DDO/DMM/DRA
●模擬量TM2AMI/ALM/ARI/AMO/AVO/AMM
●可擴展*大三塊高速計數模塊TM200 HSC206DT/DF
●可擴展*大2塊ASI總線模塊TWD NOI 10M3
6、調制解調器或通信網關模塊可連接在此路串口上以擴展其接入其它網絡的能力：
●Ethernet Modbus/TCP
●Profibus DP
●DeviceNet等
注：在兩個控制器中都內置的串行通信口可提供5VDC 電源主要用于連接Magelis系列小型人機界面XBTN●00/R400/RT500或以太網接口模塊499TWD01100。
基于ModiconM238PLC的解決方案同時提供非常靈活方便的接線方式。離散量擴展模塊給您提供多種符合您習慣的接線選擇，包括可插拔螺釘端子，彈簧端子，RJ11連接器以及HE10型連接器，使您的安裝接線快捷安全。若采用施耐德電氣AdvantysTelefastABE7系列預接線系統可在您使用HE10型連接器擴展模塊時使接線更加輕松自如！
(1) 每個PLC本體*大允許連接7塊擴展模塊I/O數量分別為136/192/248I/O (取決于使用的擴展模塊接線方式是螺釘端子型，彈簧端子還是HE 10連接器)
Modicon M238 應用程序
SoMachine軟件平臺用于編制ModiconM238可編程控制器程序：
●IEC61131-3標準編程語言：指令表(IL)，梯形圖 (LD)，功能塊圖 (FBD)，順序功能塊圖/Grafcet(SFC)以及結構化文本(ST)
●CFC“Continuous Function Chart”連續功能圖表

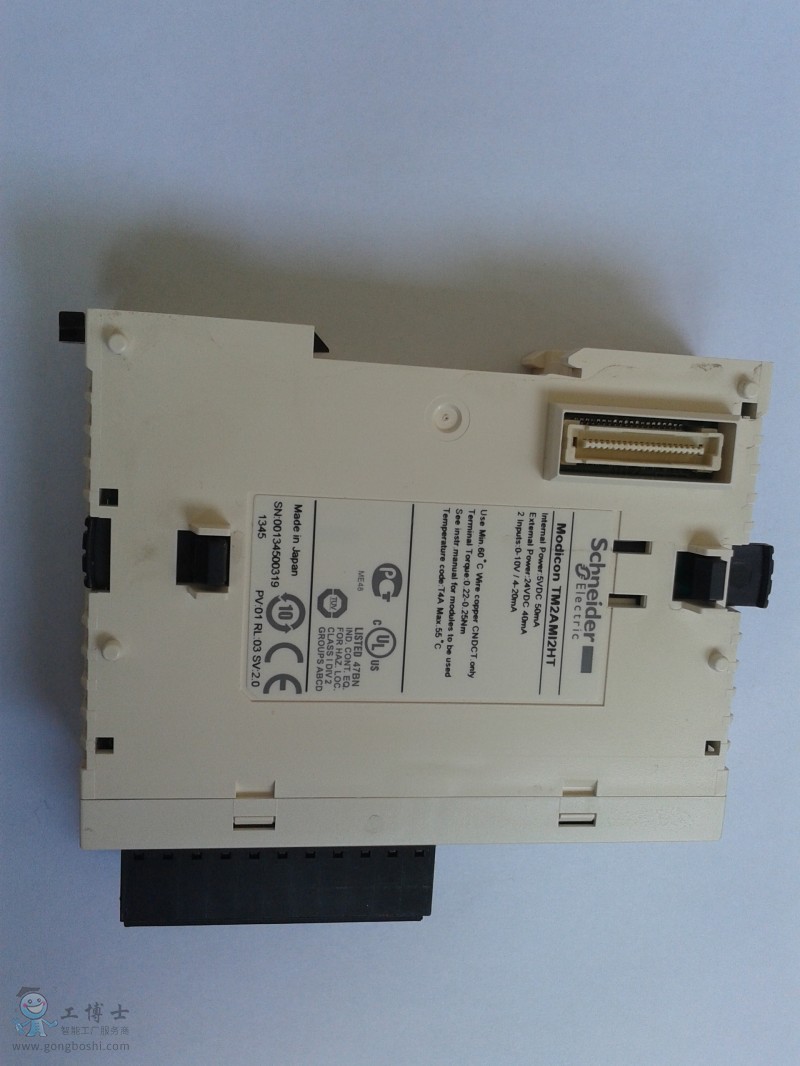

產 品 實 物 圖
