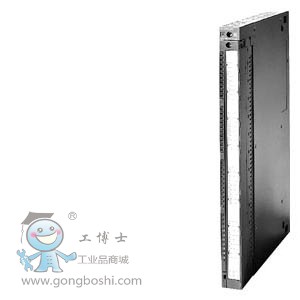

SIMATIC S7-400，SM 422數字量輸出模塊，光隔離，16 DO，5..230V AC，5A 繼電器


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		60 V
● 允許范圍，下限 (DC)		1 V
● 允許范圍，上限 (DC)		60 V
負載電壓 L1
● 額定值 (AC)		230 V
● 允許范圍，下限 (AC)		2 V
● 允許范圍，上限 (AC)		264 V
輸入電流
來自背板總線 DC 5 V，*大值		1 A
功率損失
功率損失，典型值		4.5 W
數字輸出
數字輸出端數量		16; 繼電器
輸出端的通斷能力
● 照明負載時的*大值		60 W
輸出電流
● 對于信號“1”的額定值		5 A
開關頻率
● 電阻負載時的*大值		10 Hz
輸出端的總電流（每組）
所有安裝位置
— *高可達 60 ℃，*大值		5 A; 10 A 附帶風扇條
繼電器輸出端
● *大操作循環數		100 000; 100000 (AC-15 / DC-13)；3000000 機械
觸點的通斷能力
— 電感負載時的*大值		5 A; 5 A (30 V DC)，5 A (230 V AC)
— 電阻負載時的*大值		5 A; 5 A (30 V DC)，5 A (230 V AC)，1.2 A (60 V DC)，0.2 A (125 V DC)
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
電位隔離
數字輸出電位隔離
● 在通道之間，分組點數		2
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		AC 1500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		700 g
