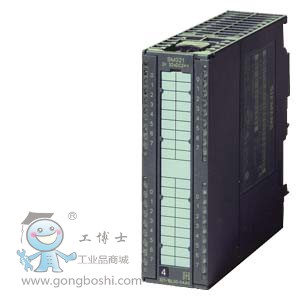

SIMATIC S7-300, 數字輸出 SM 322, 光隔離, 32數字量輸出, 24V DC, 0.5A, 1 X 40 針, 輸出電流總量 4A/組(16A/模塊) "


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24V
● 允許范圍，下限 (DC)		20.4V
● 允許范圍，上限 (DC)		28.8V
輸入電流
來自負載電壓 L+（空載），*大值		160mA
來自背板總線 DC 5 V，*大值		110mA
功率損失
功率損失，典型值		6.6W
數字輸出
數字輸出端數量		32
感應式關閉電壓的限制		L+ (-53 V)
輸出端的通斷能力
● 照明負載時的*大值		5W
負載電阻范圍
● 下限		48
● 上限		4k
輸出電壓
● 對于信號 “1”，*小值		L+ (-0.8 V)
輸出電流
● 對于信號“1”的額定值		0.5A
● 針對信號“1”的*小負載電流		5mA
● 針對信號“0”的剩余電流，*大值		0.5mA
開關頻率
● 電阻負載時的*大值		100Hz
● 電感負載時的*大值		0.5Hz
● 照明負載時的*大值		10Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		4A
— *高可達 60 ℃，*大值		3A
垂直安裝位置
— *高可達 40 ℃，*大值		2A
導線長度
● 屏蔽，*大值		1000m
● 未屏蔽，*大值		600m
報警/診斷/狀態(tài)信息
診斷功能		否
報警
● 診斷報警		否
診斷信息
● 斷線		否
● 短路		否
● 負載電壓缺失		否
診斷顯示 LED
● 額定負載電壓 PWR（綠色）		否
● 保險 OK FSG（綠色）		否
● 累積故障 SF（紅色）		否
● 數字輸出狀態(tài)顯示（綠色）		是; 每個通道
● 通道故障顯示 F（紅色）		否
電位隔離
數字輸出電位隔離
● 在通道之間		是
● 在通道之間，分組點數		8
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40mm
高度		125mm
深度		120mm
重量
重量，約		260g
