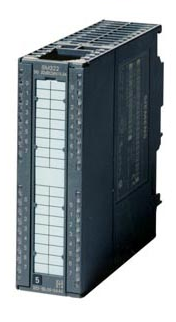

SIMATIC S7-300,數字輸入 SM 321,電位隔離, 16 DE,DC 24V,1x 20極, 0,05ms 輸入延遲

技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自背板總線 DC 5 V，*大值		110 mA
功率損失
功率損失，典型值		3.8 W
數字輸入
數字輸入端數量		16
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
水平安裝位置
— *高可達 40 ℃，*大值		16
— *高可達 60 ℃，*大值		16
垂直安裝位置
— *高可達 40 ℃，*大值		16
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		-30 至 +5V
● 對于信號“1”		13 至 30V
輸入電流
● 對于信號“1”，典型值		7 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		否
— 從“0”到“1”時，*小值		25 µs
— 從“0”到“1”時，*大值		75 µs
— 從“1”到“0”時，*小值		25 µs
— 從“1”到“0”時，*大值		75 µs
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		1.5 mA
等時模式
節拍同步運行（應用程序至端口同步）		是
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
● 過程報警		否
診斷顯示 LED
● 數字輸入狀態顯示（綠色）		是
電位隔離
數字輸入電位隔離
● 在通道之間		否
● 在通道之間，分組點數		16
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		200 g
