光測量儀器
YOKOGAWA提供的解決方案不僅可測量傳統和前沿的光器件和系統，還可測量長、短距離的大容量光纖線路。我們的解決方案涵蓋*新元器件技術，如半導體光放大器、拉曼放大器和不同類型的摻雜光纖放大器等，還面向不斷增長的NGN光傳輸網絡和千兆以太網市場。
光時域反射儀
Yokogawa的光反射儀提供業內*短的盲區。Yokogawa在反射儀設計上進行了長達25年以上的創新，能提供您*需要的技術解決方案。
AQ7277是RFTS(遠程光纖測試系統)的一個OTDR模塊，沿用了AQ7275高性能OTDR的先進技術。
特點
AQ7277是RFTS(遠程光纖測試系統)的一個OTDR模塊，沿用了AQ7275高性能OTDR的先進技術。
- 1650nm(維護波長)測量
- 內置用于實時光纖監測的1310/1550nm截止濾波器
- 可通過高端口數分光器測試PON系統
- 用于快速數據傳輸?shù)囊蕴W(wǎng)接口
- 警報輸出功能

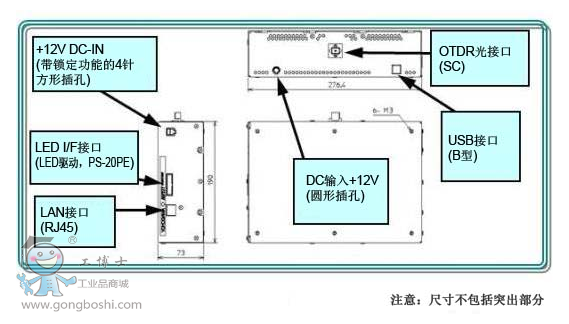

外觀
規格
| 波長 |
1650±5nm |
| 距離量程 |
0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400 |
| 脈寬 |
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 |
| 采樣分辨率 |
5cm、10cm、20cm、50cm、1m、2m、4m、8m、16m、32m |
| 動態范圍*1 |
37dB(typ.) |
| 事件盲區*2 |
0.8m(典型值) |
| 衰減盲區*3 |
12m(典型值) |
| 距離測量精度 |
±1m ± 測量距離 x 2 x 10-5± 1采樣分辨率 |
| 采樣數 |
*多100,000點 |
| 控制接口 |
LAN(10BASE-T，100BASE-TX)，USB1.1(B型) |
| 警報輸出 |
狀態查詢，LED驅動信號 |
| 環境條件 |
工作溫度 |
0~+50 ℃ |
| 儲藏溫度 |
-20~+60 ℃ |
| 濕度 |
85%RH或以下(不結露)
|
電源要求
|
DC+12V(EAIJ分壓5)，18W |
| 尺寸和重量 |
190mm (H) x 73mm (W) x 280mm( D)，約2kg |
| 激光安全標準 |
Class 1M (IEC 60825-1:1993 +A2:2001)，21CFR1040.10 |
- *1 SNR=1，脈寬：20µs，距離量程：200km，采樣分辨率：8m，測量時間：3分鐘。保證性能：30dB。
- *2 脈寬：3ns，回波損耗：45dB或更大，從峰值向下1.5dB(不飽和)。
- *3 脈寬：10ns，回波損耗：45dB或更大，后向閃射光與正常值相差±0.5dB。
提示：除非另有說明，該機型適用于23°C±2°C溫度范圍內。
