費希爾Fisher 1078 手動手輪式執行機構-艾默生EMERSON
執行機構是一種用于控制閥門、風門等的機械裝置。
Fisher® 手動手輪執行機構可用于能夠手動操作和設置的節流型調節閥的應用中。 這些執行機構能夠提供精確的手動節流控制，可用于幾乎所有標準的球型閥或角閥閥體組件中。 執行機構支架上的行程指示器可以直觀地顯示閥塞的位置。

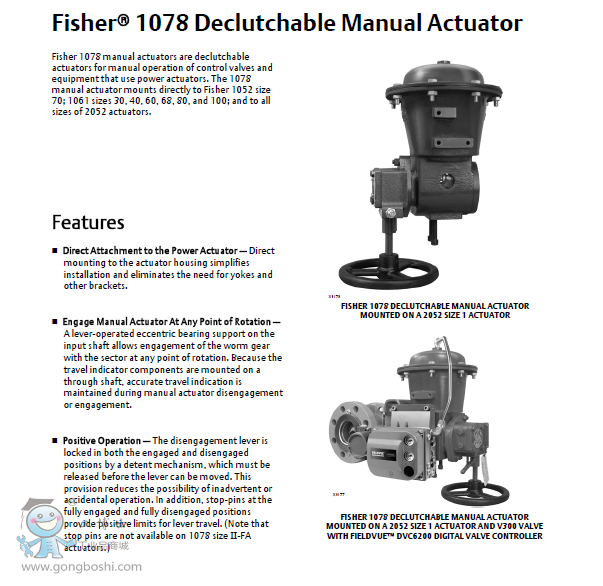

Fisher® 1078 手動執行機構是一款分離式執行機構，用于手動操作使用動力執行機構的控制閥和設備。1078 手動執行機構直接安裝在 Fisher 1051 尺寸 33、40 和 60；1052 尺寸 33、40、60 和 70；1061 尺寸 30、40、60、68、80 和 100；以及所有尺寸的 1066 和 1066SR 執行機構上。
對于 1051 尺寸 33、1052 尺寸 33、1066 和 1066SR 執行機構，通過安裝在連桿或杠桿中的平坦的軸與動力執行機構相連。這些軸的尺寸與適用于 H 安裝的軸尺寸相同。閥桿接入手動執行機構的方形開口中，隔圈用于將閥桿固定在適當?shù)奈恢谩?br />
- 直接連接到動力執行機構—直接安裝到執行機構外殼，簡化了安裝過程，無需支架和其他托架。
- 可在任意旋轉點接合手動執行機構—輸入軸上由杠桿操縱偏心軸承座可使蝸輪與扇形齒輪在任意旋轉點處咬合。因為行程指示器組件安裝在貫穿執行器的軸上，所以在手動脫開或結合執行機構期間仍可保持準確的行程讀數。
- 正向操作—斷開連桿通過制動裝置鎖定在結合和脫開位置，必須釋放制動裝置,才能移動連桿。這種構造可降低疏忽或意外操作的可能性。此外，完全接合和完全脫開位置上的鎖銷為連桿行程提供了正向限制。（請注意，1078 尺寸 II-FA 執行機構不帶鎖銷。）
