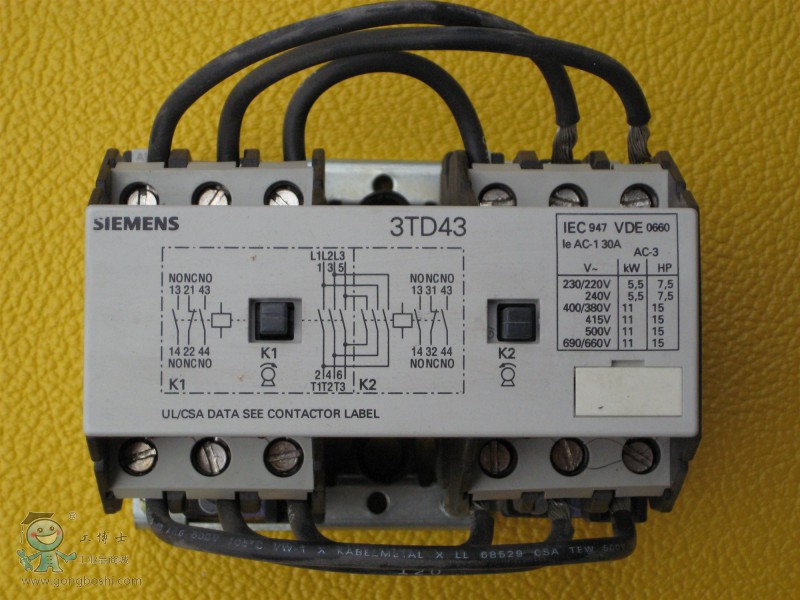

3TD系列機械聯鎖可逆接觸器用于交流50Hz或60Hz,額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額

定工作電流為9A-400A。主要用于控制交流電動機正反轉。符合IEC947，VDE0660，GB14048等標準。



結構特點

由兩臺同型號的交流接觸器3TF構成，通過機械聯鎖機構互鎖；

機械聯鎖機構對單臺交流接觸器的動作時間無影響；

產品主回路，輔助回路導線已連接（也可以供不連線產品）

結構緊湊，聯鎖可靠；

熱過載繼電器3UA可安插接安裝于3TD上（3TD42以上）。



工作條件

海拔高度不超過2000米；

周圍壞境溫度：-25～+55℃；

空氣相對濕度：在+40℃時不超過50%，+25℃時不超過90%；

大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃；

在無顯著搖動和沖擊振動的地方；

在沒有雨雪侵襲的地方。
