GSL1系列剩余電流動作斷路器 以下簡稱斷路器 是本公司采用先進設計、

制造技術 研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交

流50Hz，額定工作電壓400V，額定工作電流至630A的電路中作不頻繁轉換及電

動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能 能保護線路

和電源設備不受損壞 同時 可對人提供間接接觸保護 還可以對過電流保護

不能檢測出的長期存在的接地故障可能引起的火災危險提供保護。



斷路器具有體積小、分斷高、飛弧短 抗振動等特點。

斷路器可垂直安裝 即豎裝 亦可水平安裝 （即橫裝 。

斷路器不可倒進線 即只允許1、3、5接電源 線，2、4、6接負載線。



斷路器適用于隔離 符號表示為

斷路器符合下列標準

IEC60947-1及GB14048.1-2000 總則

IEC60947-2及GB14048.2-2001 低壓斷路器及附錄B具有剩余電流保護的斷路器

IEC60947-4-1及GB14048.4-2003 機電式接觸器和電動機起動器

斷路器獲國家強制性產品認證“CCC”標志

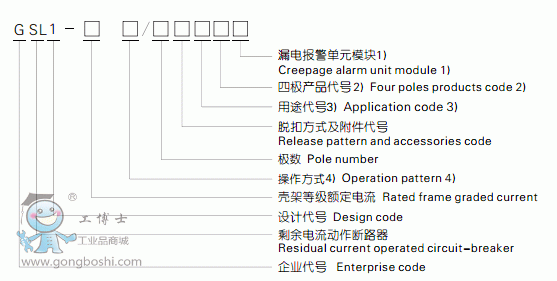

1）不帶漏電報警單元模塊無代號 帶漏電報警單元模塊并在工作方式一時用Ⅰ表

示 在工作方式二時用Ⅱ表示

2）三極產品無代號 四極產品分A、B；

3）配電用無代號 保護電機用以2表示

4）手柄直接操作無代號 電動操作用“P”表示 轉動手柄操作用“Z”表示

按極數分為三極與四極。四極產品中中性極（N極 的形式分為兩種

A型：N極不安裝過電流脫扣元件 且N極始終接通 不與其它三極一起合分

B型 N極不安裝過電流脫扣元件 且N極與其它三極一起合分 N極先合后分

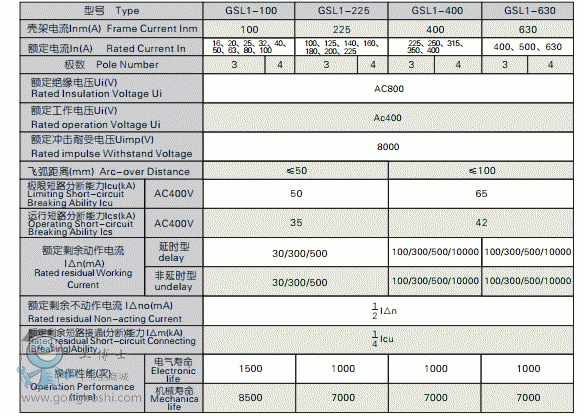

按額定電流（A）分：GSL1-100為16，20，25，32，  40，50，63，80，100九

級 GSL1-225為100，125， 140，160，180，200，225七級 GSL1-400為

225， 250，315，350，400五級；GSL1-630為400，500，  630三級。



按連接方式分為板前接線、板后接線和插入式接線幾種方式。

按過電流脫扣器型式分為熱動 電磁型 復式 、  電磁型 瞬動 兩種。



三、適用工作環境及安裝條件

安裝地點的海拔2000m及以下 周圍介質溫度不高于 40℃和不低于 5℃ 且

24小時平均值不超過35℃ 特殊訂貨除外

安裝地點的空氣相對濕度在*高溫度為 40℃時不超過50％ 在較低溫度下可

以有較高的相對濕度 例如20℃時達90％ 對于溫度變化偶爾產生的凝露應采

取特殊的措施

斷路器主電路的安裝類別為Ⅲ 不接至主電路的輔助電路和控制電路 安裝類別

為Ⅱ 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的

地方

在沒有雨雪侵襲的地方

斷路器應按產品的使用說明書安裝。

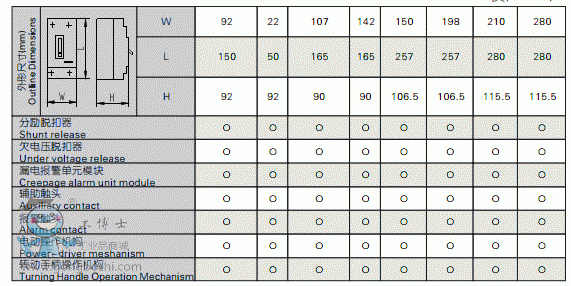

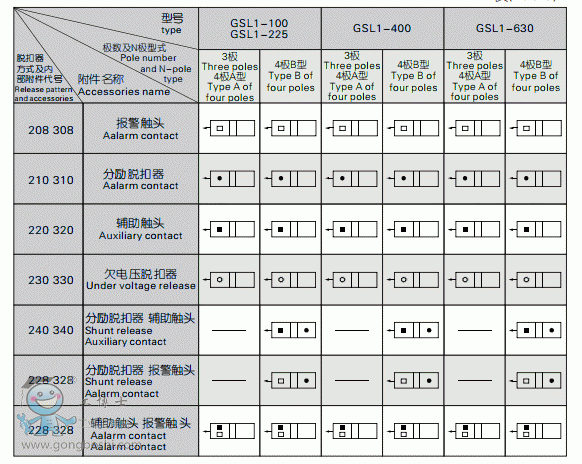

 按斷路器是否帶附件分帶附件和不帶附件兩種 附件分為內部附件和外部附件

內部附件有分勵脫扣器、欠電壓脫扣器、漏電報警單元模塊、輔助觸頭和報警觸

頭五種 外部附件有轉動手柄操作機構、電動操作機構。



四：產品特點



剩余電流三相保護 GSL1斷路器實現接地故障保護 常規的帶剩余電流保護斷

路器的漏電保護模塊工作電源取樣為二相 本系列斷路器為三相 若缺任一

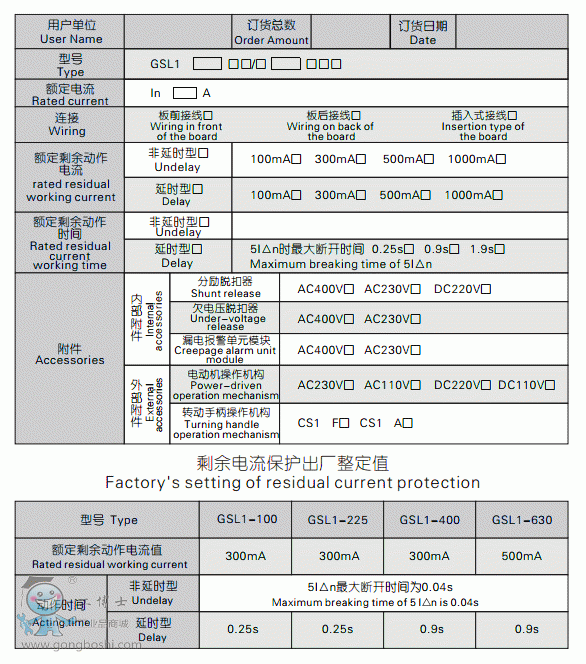

現場可調:額定剩余動作電流I△n及剩余電流動作時間 非延時和延時 根據實際

情況現場可調

低電壓保護 當相電壓降低至80V，漏電保護模塊仍能正常工作

具有漏電報警輸出功能 當設備或線路的剩余電流 達到或超過設定值 帶漏電

報警單元模塊的斷路器輸出一個無源接點信號 驅動相應的報警裝置

安裝具有互換性 外形尺寸與GSM1系列斷路器同規格相同 除GSL1-630）

安裝具有較好的互換性。
