MOVIGEAR® DAC-B適合于通過標準AS接口進行簡單的現場總線連接。參數化的固定轉速和斜坡，集成STO安全停止功能，可選擇與外部傳感器連接，確保了快速和極高效地實施物料處理系統。

特征

1.   參數化地固定轉速和斜坡

2.   通過標準的AS接口控制

3.   執行器連接外部傳感器

4.   與傳感器連接的供電電源

5.   通過二進制輸入的本地模式

6.   診斷和參數設定接口

應用領域

1.   簡單的現場總線連接

2.   需要軟啟動的應用

3.   需要連接傳感器反饋

4.   需要大空間安裝的應用

5.   有/無STO安全停止功能的應用

應用舉例

1.   堆積輥道輸送機

2.   輥輪輸送機

3.   托盤輸送機

4.   轉臺

    AS接口選件

    AS接口選件位于連接盒的連接板上。

MOVIGEAR® DAC-B有以下幾個AS接口版本：

1.   二進制GLK30A從站

2.   有多個設定速度和斜坡驅動器的雙從站GLK31A

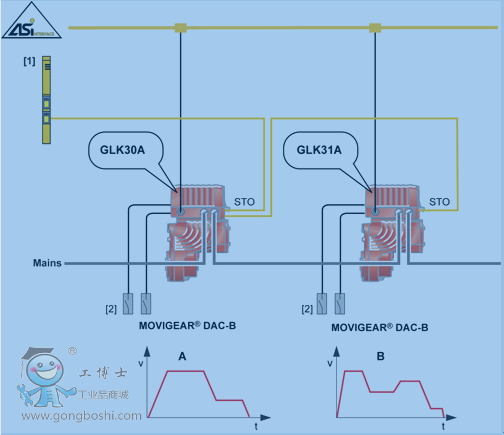

    下圖顯示了MOVIGEAR® DAC-B驅動單元帶GLK30A [A]和GLK31A [B]從站的拓撲結構和運行圖：

[A] 帶二進制從站GLK30A 的MOVIGEAR® DAC-B

[B] 有多個設定速度和斜坡雙從站GLK31A的MOVIGEAR® DAC-B

[1]安全開關設備/安全控制器

[2]傳感器

GLK30A二進制從站

    連接到AS接口，從站GLK30A像一個4輸入+4輸出的模塊。

    周期輸出位控制MOVIGEAR® DAC-B變頻器。

    輸入位將驅動器的狀態和2個附加傳感器信號傳遞給AS接口的主機。

    非周期參數位用于選擇速度比例因子。

GLK31A雙從站

    選件GLK31A像AS接口的雙從站工作，符合AS接口規范3.0。

    串行的AS接口數據傳輸可以讀寫MOVIGEAR® DAC-B的參數和顯示值。

      MOVIGEAR® DAC-B變頻器通過周期的輸出位控制。編碼的數據在不同功能模塊中不同。MOVIGEAR®DAC-B變頻器可解讀這些不同控制和狀態代碼位。您可以通過非周期的參數位切換這些功能模塊。

    輸入位將驅動器的狀態和2個附加傳感器信號傳遞給AS接口的主機。

電子設計

    以下類型的電子控制頭可用于所有的MOVIGEAR^® DSC-B和MOVIGEAR^® SNI-B型號(MGF.2, MGF.4 and MGF.4/ET):

1.   不帶應用插槽的電子控制頭

2.   帶應用插槽的電子控制頭

MOVIGEAR® DBC-B和MOVIGEAR® DAC-B的電子控制頭設計為不帶應用插槽的。
