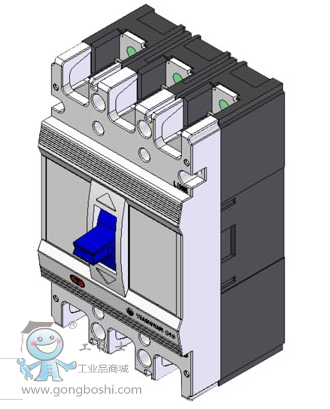

一、用途

GSM1系 列 塑 料 外 殼 式 斷 路 器 適 用 于 交 流 50Hz,其 額 定 絕 緣 電 壓 至

800V(GSM1-63型額定絕緣電壓為500V) 額定工作電壓至690V(GSM1-63型額

定工作電壓至400V 額定工作電流至800A的電路中作為線路的不頻繁轉換和

電動機的不頻繁啟動之用。四極塑殼式斷路器主要用于建筑配電系統中 對電

線、電纜進行短路、過載保護和線路的不頻繁轉換 同時可實現中性線和相線一

起開斷 防止中性線上高電位傳遞 以保證維護和操作人員的安全。斷路器本體

除具有對線路及電動機的短路和過載保護外 還可嵌裝欠電壓脫扣器、分勵脫扣

器、報警觸頭、輔助觸頭和電操機構等功能模塊 實現多種保護和控制功能。



二、符合標準

本斷路器產品執行下列標準

GB14048.2 低壓開關設備和控制設備 低壓斷路器

IEC60947-2 低壓開關設備和控制設備 第二部分  低壓斷路器



三、產品型號及含義



GS M 1-□□□/□□□□



                          中性極型式代號 三極無此代號 可選A或B

                          用途代號 配電用無代號 保護電機用代號為2

                          脫扣方式及附件代號 見表一

                          首位數字表示脫扣器方式 后兩位數字表示內部附件代號

                          僅有電磁（瞬時）脫扣器 O

                          極數

                          操作方式

                          額定短路分斷能力代號 四極無此代號

                          殼架等級額定電流

                          設計序號

                           塑料外殼式斷路器

                           企業代號



四、工作環境

產品周圍空氣溫度上限為＋40℃ 下限為－5℃，24小時平均值不超過＋35℃

安裝地點的海拔高度不超過2000米 Elevation≤2000m

安裝地點的空氣相對濕度在*高溫度為 40℃時不超過50％ 在較低溫度下可

以有較高的相對濕度 例如20℃時達90％。對由于溫度變化偶爾產生的凝露應

采取特殊措施

污染等級為3級；

斷路器主電路及欠壓脫扣器安裝類別為Ⅲ其余輔助電路、控制電路安裝類別為Ⅱ

斷路器能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響

斷路器安裝的*大傾斜度為±22.5°

斷路器在受到船舶正常振動時能可靠工作;

斷路器在受到地震情況下(4g)能可靠工作;

斷路器應安裝在無爆炸危險和無導電塵埃無足以腐蝕金屬和破壞絕緣的地方

斷路器應安裝在沒有雨雪侵襲的地方。



五、產品分類

六、按額定短路分斷能力分 四極無此分類 標準型 L型 較高分斷型 M型

高分斷型(H型)

按接線方式分 板前接線 基本接線方式 板后接線 插入式接線 分板前插

入式接線和板后插入式接線僅GSM1-100,225,400L有板前插入式接線

按操作方式分 手柄直接操作 轉動手柄操作 電動操作

按用途分 配電用 保護電動機用。

按極數分 三極 四極

按脫扣器方式分 熱動 電磁型 復式 電磁型 瞬動

按中性極（N極 的型式分 三極無此分類

A型：N極不裝過電流脫扣器 且N極始終接通 不與其它三極一起分合

B型：N極不裝過電流脫扣器 且N極與其它三極一起分合。



七、斷路器的保護特性、特性曲線和電流 溫度曲線



保護特性見表三 配電用 、表四 保護電動機用

保護特性表中的熱態為從冷態開始 通以1.05In的電流規定時間后的狀態

如果試驗過程中周圍空氣溫度與規定環境溫度有差異 則按如下電流 溫度特性

曲線校正后的電流進行試驗。

動作特性曲線和電流 溫度特性曲線



十二、GSM1系列塑殼斷路器選型及訂貨規范



1 殼架等級電流：63,100,225,400,630,800共6種

2.額定極限短路分斷能力 分L型和M型 四極無此分類

3 操作方式 直接操作無代號,電動操作用“P”表示,轉動手柄操作用“Z"表示

  額定極限短路分斷能力 分L型和M型 四極無此分類

4 極數 分3極和4極兩種

5 脫扣方式及附件代號 見表1

6 用途代號 配電用無代號  保護電動機用代號為2

7 4極斷路器中性極代號：A或B（3極斷路器無

8 斷路器額定工作電流

9 附件額定工作電壓

10 接線方式 分板前接線、板后接線、插入式接線 分板前插入式和板后插入式兩種 但僅GSM1-100,225,400有板前插入式接線 三種 板前接線在訂貨時可不寫
