橫河測試測量實時測量與諧波分析大量信號，加快開發與故障查找速度。波形記錄儀DL850E可以捕捉與分析瞬態事件，顯示長達200天的趨勢波形。通過插拔模塊，可以靈活組合電信號與物理信號（傳感器信號，如CAN、LIN和串行總線）的測量，還能實現實時功率分析運算的觸發。

DL850E具備以下主要功能:

• 功能強大的便攜式數采記錄儀
• 可測量與諧波分析機電系統的動態行為
• 靈活的模塊化輸入(電壓、電流、傳感器信號和CAN/LIN總線)
• 功率運算的趨勢與觸發(選件)

實時測量與諧波分析大量信號加快開發與故障查找速度

可顯示并將大量波形記錄儀數據實時、連續記錄到硬盤中

10.4-inch LCD XGA (1024 x 768)
大型高清液晶顯示器支持多通道高分辨率顯示。

旋轉飛梭
可以輕松設置大動態范圍參數。

分析
屏幕上將彈出用于實時分析的專用設置菜單。

4方向光標鍵
通過屏幕上的彈出菜單和4方向光標鍵，可以輸入并設置多個參數。

主畫面
記錄20天 (2 天/div)

專用垂直軸旋鈕和縮放旋鈕
可以直接旋轉到各個項目，使設置更快、更輕松。

一鍵保存
事先選擇要保存的數據或圖像格式，按該鍵即可一次性完成保存工作。

ALL CH 鍵
可以輕松地用列表顯示并編輯各種通道設置。

選擇面板語言
面板有8種語言可供選擇。

旋轉飛梭
可以輕松設置大動態范圍參數

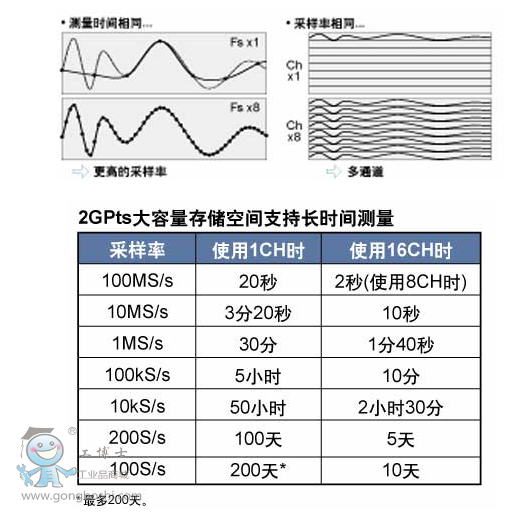

大容量存儲空間(2GPts)支持長時間測量和快速雙波形縮放；－ 2GPts內存(/M2選件) —

標配存儲空間為250MPts，可以擴展至1GPts或2GPts。 大容量存儲不但支持長時間測量，還支持以下測量。

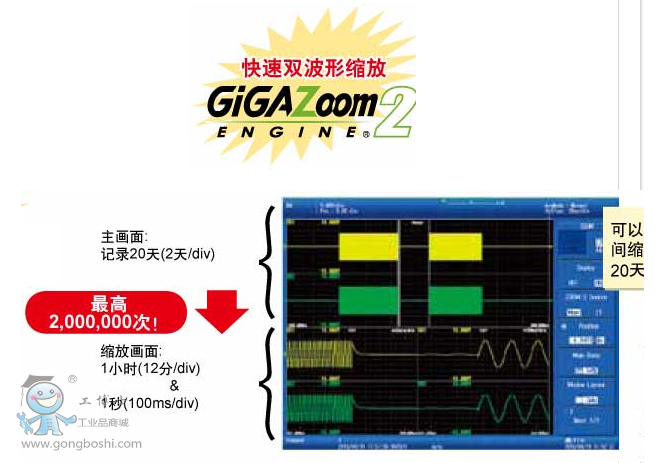

如果內存處理效率和顯示引擎速度較慢，長存儲效率不會很高。橫河DL850E GIGAZoom 2引擎比以往速度更快，可以瞬間縮放顯示2個波形。

耐久性測試或驗證性測試的長期連續數據記錄，標配采集軟件界面直觀、友好。通過Free-run模式可以將數據連續記錄到PC硬盤(HDD)中，記錄時間和文件大小沒有限制。

設置向?qū)�使操作更簡�?/strong>
設置向?qū)�將自�?dòng)識別連接到電腦的DL850E及其安裝的模塊。只需點擊“開始”按鈕便可馬上開始測量，免去了復雜的設置。5屏設置向?qū)М嬅婵梢宰屇�輕松完成系統配置、測量、保存和顯示的詳細設置。并且，可以隨時隨地保存和回調您的設置。

實時波形顯示
在觸發測量期間，某段放大的波形與整個波形可以同時顯示。即使在記錄過程中，也可以使用顯示保持功能回顧歷史數據。
