說明

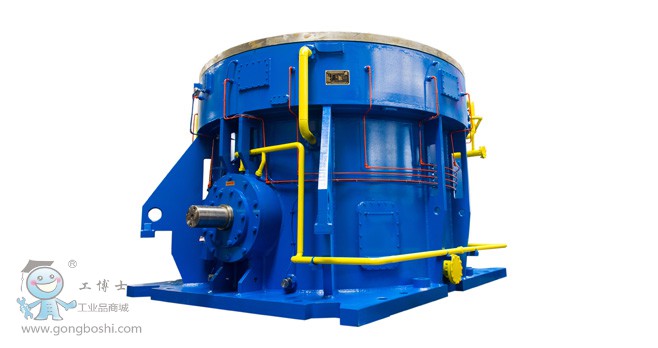

立式磨機需要極高的額定功率和極高的可用性。齒輪箱作為立式磨機的核心部件之一，用于傳送動力，將電機轉速降到磨機所需的研磨轉速，并對磨機磨盤形成支撐。研磨過程中所產生的較高軸向力和部分徑向力通過推力軸承和齒輪箱外殼傳送到磨機基礎。

技術數據

規格：16
齒輪級數：3級，1st.螺旋傘齒輪副+2st.行星齒輪副+3st.行星齒輪副
傳動速比：*高i=80
額定功率：P=2,000 kW ~9,000 kW

優點

優化輪齒的嚙合精度，噪音更低，效率更高；
箱體和行星架采用FEM分析，優化設計，運行過程中變形更小，更加平穩；
齒輪箱傳動結構和推力軸承等獲得國家發明專利；
更有保障的制造質量和更高的可靠性；
精度更高，體積更小，重量更輕。

應用領域

原材料研磨機；用于粉碎建筑行業中的石灰石、水泥熟料、礦渣、石灰、石膏、煤灰和礦石以及制煤行業的煤塊等

典型案例

MLXSS600（6000 kW）水泥礦渣立磨主減速機，用于山西威頓水泥集團運城100萬噸/年微粉礦渣生產線，配套中材（天津）粉體技術裝備公司TRM立式磨機。
MLXSS540原料立磨主減速機，用于河北礦峰水泥6000 T/d水泥熟料生產線，配套中材（天津）粉體技術裝備公司TRM立式磨機。
MLXSS480原料立磨主減速機，用于卡塔爾AL-Khalij Cement 5000 T/d水泥熟料生產線，配套德國萊歇LM立式磨機。
MLXSS360礦渣立磨主減速機，用于鞍鋼60萬噸/年礦渣生產線，配套德國伯利休斯RMS 51/26立式磨機。
