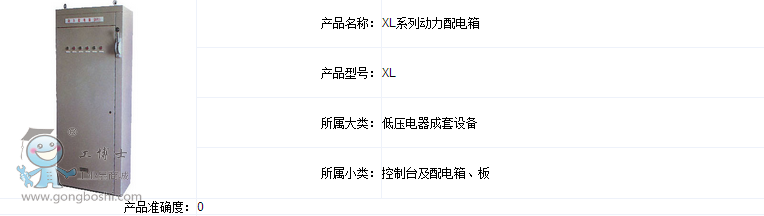

XL系列動力配電箱適用于工廠車間、民用建筑、鄉村配電等作為交流500V以下三相三線，三相四線動力配電、照明配電及控制之用。動力箱有戶內式、戶外式、落地式、墻掛式、嵌入式、防護式，可多臺聯并使用，箱體具有較好的防塵性能。
    本產品符合以下標準：IEC60439《低壓成套開關設備和控制設備》，Gb7251《低壓成套開關設備和控制設備》。

結構特點

柜體采用冷軋鋼板折彎焊接而成，柜體前后開門，維護方便。

柜體采用靜電噴塑作為表面防護涂層。

柜體保護電路由焊接的可導電的金屬構成。

如用戶要求柜體可采用8MF型材（GGD柜型），由2.5mm冷軋鋼板冷
彎而成，在型材的三側面分別有模數為20mm和100mm,9.2mm的安裝孔。

如用戶要求柜體可采用KB型材（C型材）（GCS柜型），由冷軋鋼板冷彎而成，柜架的全部構件均通過自攻螺釘連接，在型材的側面分別有模數為25mm,6.5mm的安裝孔。具有強度高，便于模數化安裝的特點。

主要技術參數

額定工作頻率：50Hz

額定工作電壓：380V

額定絕緣電壓：660V

額定工作電流：600A、400A、200A

額定短時耐受電流：水平母線為20KA（有效值）/1s

額定峰值耐受電流；水平母線為40KA

工頻耐壓5秒：2500V

防護等級：IP30 Ip40

使用環境條件

海拔高度不超過2000m。

周圍環境溫度不高于+40℃，不低于-10℃。并在24小時內平均溫度不高于+35℃，不低于-5。

在空氣清潔大氣條件中，相對濕度在*高溫度為+40℃不超過50%，在較低溫度時允許有較高的相對濕度，例如：溫度為+20℃時為90%，但應考慮由于溫度變化，有可能會偶爾產生適度的凝露。

配電箱應安裝在沒有火災，沒有爆炸危險，無嚴重污穢和化學腐蝕性氣體及劇烈震動的場所。安裝傾斜度不大于50 。

配電箱應在-25℃～55℃的溫度下運輸和儲存，在短時間內（不超過24h）溫度不超過＋70℃。在這些極限溫度下設備不應遭到任何不可恢復的損傷且在正常的條件下應能正常工作。

如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
