技術亮點

• 以太網直達端子模塊 – 具有完全連續性
• 以太網過程接口可從 2 位擴展到 64 kB
• **款真正的現場級以太網解決方案

性能

• 12 μs 內 256 個數字量 I/O
• 30 μs 內 1000 個數字量 I/O
• 50 μs 內 200 個模擬量 I/O（16 位），相當于 20 kHz 采樣率
• 100 μs 內 100 個伺服軸
• 350 μs 內 12,000 個數字量 I/O
• 流通量：10 kbyte/ms，分配給 1500 個設備

拓?fù)浣Y(jié)構

• 總線形、樹形或星形拓?fù)浣Y(jié)構
• 可容納多達 65,535 個設備
• 網絡規模：幾乎無限（> 500 km）
• 有無交換機均可運行

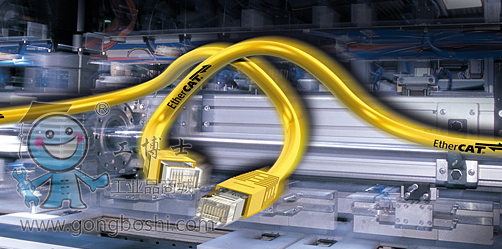

• 經濟高效的電纜敷設：標準以太網連接電纜（CAT5）
• 雙絞線電纜物理層：
• 以太網 100base-TX，兩個設備之間*大距離為100 m
• 選項：光纜長度有 50 至 2000 m 可選
• 支持總線網段的熱插拔

地址空間

• 網絡范圍的過程映像：4 Gbyte
• 設備過程映像：2 位至 64 kbyte
• 地址分配：可自由組態
• 設備地址選擇：通過軟件自動進行

協議

• 直接內置于以太網幀內的優化協議
• 完全由硬件實現
• 用于路由和接口：UDP 數據報文
• 傳遞時進行處理
• 用于精確同步的分布式時鐘
• 時間戳數據類型，用于納秒范圍內的分辨率
• 用于高分辨率測量的過采樣數據類型

診斷

• 斷點檢測
• 連續的“線路質量”測量能夠精確定位傳輸故障

接口

• 用于標準以太網設備的交換機端子模塊
• 用于現場總線設備的現場總線端子模塊
• 分布式串行接口
• 通訊網關

開放性

• 與以太網完全兼容
• 可以通過交換機和路由器運行
• 可以與其它協議混合運行
• 互聯網技術（Web 服務器、FTP 等）
• 可與現有的總線端子模塊系列兼容
• 協議完全公開
• EtherCAT 是 IEC 技術規范
