聚盛 MF 系列
點擊圖片查看原圖
品牌： 聚盛
單價： 面議
所在地： 臺灣
有效期至： 長期有效
最后更新： 2016-07-01 10:29
瀏覽次數： 414
詢價
店鋪基本資料信息

 產品詳細說明

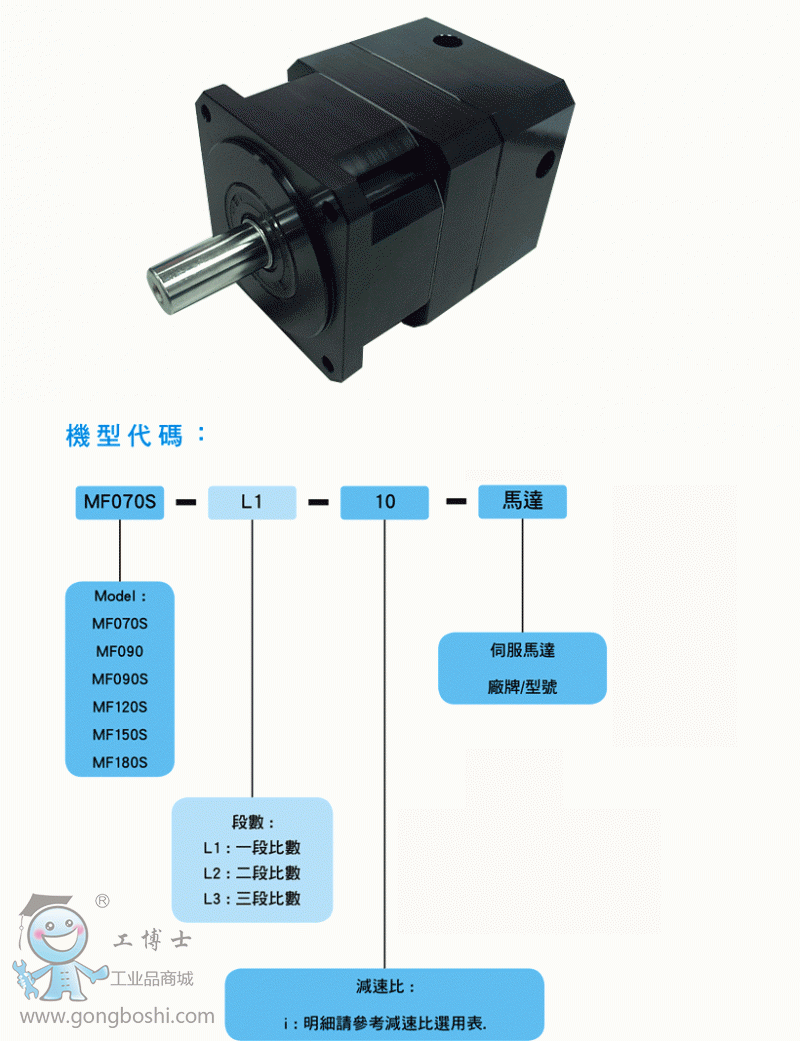

 mf-01[1]
MF 技術規格
規格 單位 段數 減速比 MF090
額定輸出扭矩 Nm 1 3 80
4 90
5 86
7 82
2 9 80
15 80
20 90
25 86
35 86
49 80
3 27 90
36 80
45 80
48 80
60 80
75 80
80 90
100 90
急停扭矩 Nm L1,L2,L3 3~100 2.5倍額定輸出扭矩
額定輸入轉速 rpm L1,L2,L3 3~100 3,000
*大輸入轉速 rpm L1,L2,L3 3~100 4,500
標準背隙 arcmin L1 3~10 ≤10~15
L2 9~100 ≤16~20
扭轉剛性 Nm/arcmin L1,L2,L3 3~100 13
容許徑向力 N L1,L2,L3 3~100 1,480
容許軸向力 N L1,L2,L3 3~100 1,010
平均使用壽命 hr L1,L2,L3 3~100 20,000
全負載時效率 % L1 3~10 ≥ 96%
L2 9~100 ≥ 93%
L3 27~100 ≥ 90%
重量 kg L1 3~10 3.2
L2 9~100 4.0
L3 27~100 5.0
使用溫度 °C L1,L2,L3 3~100 - 10°C ~ + 90ºC
潤滑 　 L1,L2,L3 3~100 全合成潤滑油脂
安裝方向 　 L1,L2,L3 3~100 任意方向
噪音值 dBA L1,L2,L3 3~100 ≤70
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據.
4. *大徑向力及*大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據.

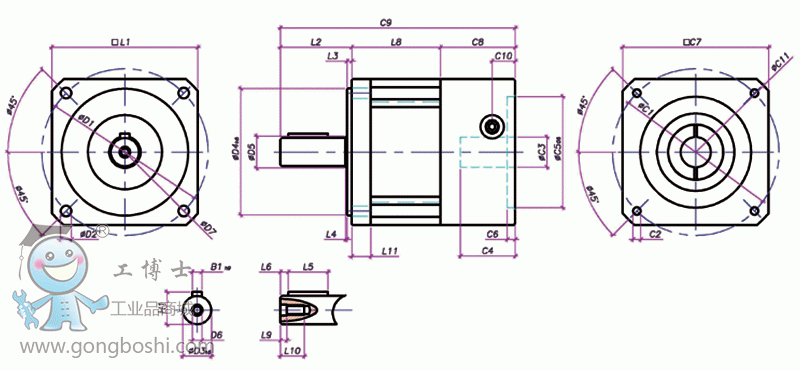

mf-02[1]
尺寸 MF090
D1 出力蓋導螺孔節圓直徑 105
D2 出力蓋導螺孔直徑 6.8
D3 出力軸直徑 18
D4 出力蓋引導凸緣直徑 80
D5 出力軸根圓直徑 20
D6 出力軸端面螺絲孔規格 M6×1P
D7 出力蓋倒圓角直徑 120
L1 出力蓋邊長 92
L2 出力軸端面到出力蓋高度 45
L3 出力蓋引導凸緣高度 3
L4 出力軸根圓高度 1
L5 鍵槽長度 25
L6 出力軸端面到鍵槽端面間隙 5
L8 本體長度 1 段 71
2 段 99
3 段 127
L9 出力軸端沉頭孔深度 4
L10 出力軸端固定螺絲長度 18
L11 出力蓋導螺孔深度 10
C1 入力法蘭螺絲孔節圓直徑 100
C2 入力法蘭螺絲孔規格 M6×1P
C3 馬達軸直徑 14~19
C4 馬達軸長度 42.1
C5 馬達入力引導凸緣直徑 80
C6 馬達入力引導凸緣深度 5
C7 入力法蘭邊長 92
C8 入力法蘭高度 47.1
C9 齒輪箱全長 1 段 163.1
2 段 191.1
3 段 219.1
C10 鎖緊孔中心距 12.5
C11 入力法蘭倒圓角直徑 120
B1 鍵槽寬度 6
H1 出力軸+鍵總高度 20.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
