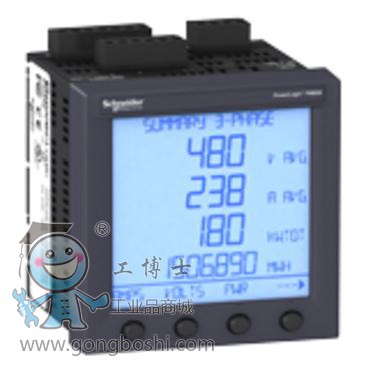

施耐德PM850MG電力參數測量儀-具備PM820的全部功能-800kb內存-固定模式波形捕捉，負荷趨勢預測
產品系列 PowerLogic PM800
產品名 PM850
產品類型 功率表
電能質量分析 63次諧波
測量類型 功率因數 (每相)
無功功率 (每相)
有功功率 (每相)
視在功率 (每相)
無功功率 (總值)
有功功率 (總值)
視在功率 (總值)
功率因數 (總值)
頻率,能量,電壓 ,電流
輸入電壓 115...415 V AC (350...450 Hz)
115...415 V AC (45...67 Hz)
125...250 V DC
網絡頻率 45...67 Hz
350...450 Hz
功耗 VA 15 VA
顯示類型 LCD背光顯示
顯示器分辨率 6 行
采樣頻率 每周波采樣128點
測量電流 5 A /1 A
輸入類型 電流 0.005...10 A (impedance <= 0.1 歐姆)
測量電壓 0...347 V AC 相線至中性線
0...600 V AC 相線到相線
(輸入)通道數量 1 數字量 0...5 mA 24...125 V AC/DC
測量精度 ± 0.2 % 三相功率
± 0.002 功率因數
± 0.01 Hz 頻率
± 0.2 % 能量
± 0.2 % 電壓 (10...227 V)
± 0.5 % 電流 (0.5...10 A)
精度等級 0.2級 (有功電度 根據 ANSI C12.20)
0.5S級 (有功電度 根據 IEC 62053-22)
2 (無功電度 根據 IEC 62053-23)
(輸出)通道數量 1 數字(靜態)
通訊協議 Modbus : 38.4 kb
通訊接口 RS485
數據記錄 警報
*小/*大瞬時值
時間間隔
GPS對時
事件記錄
2數據記錄
存儲容量 800KB
電磁兼容性 閃爍發射, 符合 IEC 61000-3-3
抗電壓偏移 等級 class III, 符合 IEC 61000-4-11
振蕩波抗擾度試驗 等級 class III, 符合 IEC 61000-4-8
抗導電 等級 class III, 符合 IEC 61000-4-6
抗浪涌 等級 class III, 符合 IEC 61000-4-5
抗快速瞬變 等級 class III, 符合 IEC 61000-4-4
抗輻射 等級 class III, 符合 IEC 61000-4-3
靜電放電抗干擾 等級 class III, 符合 IEC 61000-4-2
傳導和輻射干擾, 符合 EN 55011 B 類
諧波發射, 符合 IEC 61000-3-2
振蕩波抗擾度試驗, 符合 IEC 61000-4-12
安裝類型 嵌入安裝
安裝方式 面板
安裝類型 戶內
過電壓類別 III
IP 保護等級 IP52 (前面板) 符合 IEC 60529
IP30 (后面) 符合 IEC 60529
相對濕度 90 % 40 °C
污染等級 2
環境溫度 -25...70 °C
貯存環境溫度 -40...85 °C
工作海拔 0...3000 m
符合標準 IEC 61010-1
UL 508
CSA C22.2 No 14
產品認證 CE
CULus
寬度 96 mm
深度 70 mm (meter)
高度 96 mm
產品重量 0.6 kg
描述
> PM800系列電力參數測量儀是高性能的監測儀表,可提供監測電氣設備所需的各種測量功能。它具有易讀的大液晶顯示屏,可同時監視三相和中性線。顯示屏具有抗反光和刮擦的特性,直觀界面上有帶自導功能的菜單。
> PM800系列電力參數測量儀共有PM810、PM820、PM850、PM870四種型號,以及多種可選模塊。
特點
> 安裝簡便,盤面安裝配備兩個安裝卡子,無需工具
> 直連電壓輸入高達600VAC（無需PT）
> 直觀的自導航菜單使操作簡單易行
> 易讀的大液晶顯示屏,同時顯示4行數據
> 直觀顯示,棒圖指示滿負載率
> 多種預定值報警
> 精確的電能測量和成本分析,電能精度IEC 62053-22 class 0.5級
> 通過模擬量輸入輸出模塊可采集水、電、氣、蒸汽等能源消耗數據
> 通過PM8ECC可直接接入以太網,Web瀏覽器
> 單次諧波幅值和相角分析、波形捕捉（PM850/PM870）
> 電壓和電流擾動監測(驟升/驟降)及可調模式波形捕捉（PM870）
> 經典結構設計,擴展性強角,也具有易讀性
優勢
PM800系列電力參數測量儀可以幫助您 :
> 了解電能消耗在哪里以及系統的能耗規律
> 降低電力成本
> 監視電能質量
> 提高系統可靠性和縮短停電時間
> 監視電力設備運行狀態
> 提高系統運行效率、延長設備使用壽命
應用
盤面儀表
電能消耗監測/ 分計量/ 成本分配
遙測各種電氣參數
遙信斷路器狀態和報警信號
遙控?cái)嗦菲鞣趾祥l
基本電能質量監測
適用于民用建筑、工業、基礎設施、商業建筑、能源等行業
應用在需要對各種運行參數進行全面監視的高低壓回路產品系列 PowerLogic PM800
