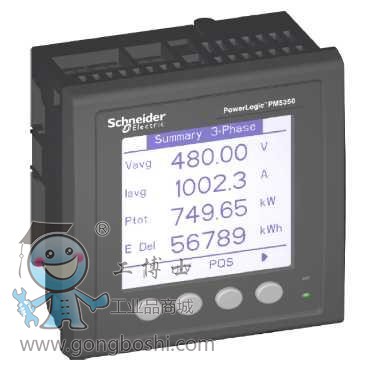

施耐德METSEPM5350 全電量電力儀表、LED背光顯示、分配率6行
電能質量分析 總諧波失真
總需量失真
產品應用 電能監測
測量類型 Reactive power
有功功率
視在功率
相位角
能量
功率因數
頻率
電壓
電流
輸入電壓 100...300 伏特(V) DC
85...265 伏特(V) AC (45...65 Hz)
網絡頻率 50 Hz /60 Hz
額定電流 [In] 1 A /5 A
電網類型 1P + N /3P /3P + N
功耗 VA <= 9.6 VA
顯示類型 LCD背光顯示
顯示器分辨率 6 行
采樣頻率 每周波采樣32點
測量電流 5 A 、1 A
模擬量輸入類型 Current 0.05...9 A (impedance <= 0.3 Ohm)
測量電壓 20...400 V AC P-N
20...690 V AC P-P
頻率測量范圍 45...70 Hz
(輸入)通道數量 4 數字量
測量精度 0.005 功率因數
0.05 % 頻率
0.3 % 電壓
0.3 % 電流
精度等級 0.5級 (三相功率 根據 IEC 61557-12)
2 (無功電度 根據 IEC 61557-12)
3 (無功電度 根據 IEC 62053-23)
0.5級 (有功電度 根據 IEC 61557-12)
0.5S級 (有功電度 根據 IEC 62053-22)
輸出數量 2 relay
顯示信息 費率 4
通訊協議 Modbus RTU 與 ASCII : 波特率 9600, 19200, 38400,
JBUS
通訊接口 RS485 端子模塊
數據記錄 警報
*小/*大瞬時值
安裝類型 嵌入安裝
安裝類型 戶內
符合標準 IEC 61010-1
產品認證 CULus
CE
寬度 96 mm
深度 44 mm
高度 96 mm
產品重量 0.25 kg
電磁兼容性 ● 諧波發射, 符合 IEC 61000-3-2
● 傳導和輻射干擾 等級 A, 符合 EN 55011
● 振蕩波抗擾度試驗, 符合 IEC 61000-4-12
● 抗導電, 符合 IEC 61000-4-6
● 抗浪涌, 符合 IEC 61000-4-5
● 抗快速瞬變, 符合 IEC 61000-4-4
● 抗輻射, 符合 IEC 61000-4-3
● 抗靜電干擾, 符合 IEC 61000-4-2
● 閃爍發射, 符合 IEC 61000-3-3
過電壓類別 III
IP 保護等級 IP51 (前面板) 符合 IEC 60529
IP30 (后面) 符合 IEC 60529
相對濕度 95 % 50 °C
污染等級 2
環境溫度 -40...85 °C
貯存環境溫度 -25...70 °C
工作海拔 0...3000 m
