| 型號 |

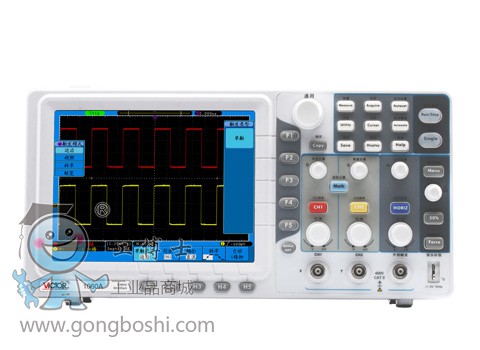

VICTOR 1100AN |
| 帶 寬 |
100MHz |
| 實時采樣率 |
1GS/s |
| 上升時間（BNC上典型的） |
≤3.5ns |
| 存儲深度 |
100K(可選10M升級) |
| 通 道 |
2通道 + 外部觸發 |
| 顯 示 |
8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素 |
| 時間間隔（△T）測量精確度 |
單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)，
>16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns)
|
| 輸入耦合 |
直流、交流、接地 |
| 輸入阻抗 |
1MΩ±2%，與15pF±5pF并聯 |
| 時基范圍 |
2ns/div~100s/div，按1~2~5進制方式步進 |
| 垂直靈敏度 |
2mV/div~10V/div(在輸入BNC處) |
| 垂直分辨率 |
8bit分辨率（兩個通道同時采樣） |
| *大輸入電壓 |
400V (DC+AC峰值、1MΩ輸入阻抗) （10：1探頭衰減） |
| 觸發類型 |
邊沿觸發、視頻觸發、脈寬觸發、斜率觸發、交替觸發 |
| 探頭衰減系數 |
1X, 10X, 100X, 1000X |
| 通道間的隔離度 |
50Hz：100：1，10MHz：40：1 |
| 波形內插 |
sin(x)/ x |
| 單次帶寬 |
滿帶寬 |
| 低頻響應 (交流耦合，-3Db) |
≥10Hz (在BNC上) |
| 直流增益精確度 |
±3% |
| 觸發耦合方式 |
DC耦合、AC耦合、LF抑制、HF抑制 |
| 觸發電平范圍 |
內部 |
距屏幕中心±6格 |
| EXT |
±600mV |
| EXT/5 |
±3V |
| 觸發電平精確度（典型的）適用于上升和下降時間≥20ns的信號 |
內部 |
±0.3格 |
| EXT |
±(40mV+6%設定值) |
| EXT/5 |
±(200mV+6%設定值) |
|
觸發靈敏度
（視頻觸發、典型的）
|
內部 |
2格峰間值 |
| EXT |
400mV |
| EXT/5 |
2V |
| 觸發方式 |
自動、正常、單次 |
|
信號制式和行/場頻率
（視頻觸發類型）
|
支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統 |
| 自動測量 |
峰-峰值、均值、均方根值、頻率、周期、*大值、*小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B |
| 數學操作 |
加、減、乘、除、FFT |
| 存儲波形 |
15組波形 |
| 李沙育圖形 |
帶寬 |
滿帶寬 |
|
| 相位差 |
±3degrees |
|
| 光標測量 |
光標間電壓差（△V），光標間時間差（△T） |
|
| 標準接口 |
USB HOST（U盤儲存）、USB DEVICE、LAN、AUX（觸發輸出/PassFail）、VGA (選配) |
|
| 電 源 |
100~240VACRMS,CATⅡ |
|
| 尺 寸 |
348mm (長)×170mm (高)×78mm (寬) |
|
| 重 量 |
1.5公斤（主機） |
