產品類型：
三相異步電動機
極數：
4極,4極
額定功率：
0.55-3.15KW
額定電壓：
380（V）
額定轉速：
885-3580（rpm）
產品認證：
CCC,CCC
應用范圍：
機械設備，水泵
品牌：
Siemens/西門子
型號：
1LG0
詳細說明
西門子電機：
產品型號： 1LG0低壓交流異步電動機
電機詳細說明 ：

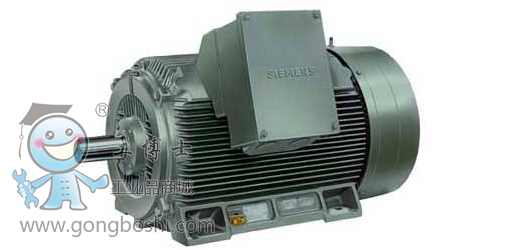

1LGO低壓交流異步電動機
1LG0 系列電動機是全封閉自扇冷卻式三相異步電動機，其防護等
級為 IP55。1LG0 系列電機設計生產符合 ISO、IEC、GB 等相關標
準的要求。
電機技術特性：
■ 機殼與接線盒材料：灰鑄鐵
■ 標準顏色：石頭灰 RAL7030
■ 2、4、6 極電機達到 GB 18613.2006 標準能效等級 3 級以及IEC60034-30 標準的 IE1 效率等級要求
■ 特定繞組設計可支持多種輸入電壓（50Hz 或 60Hz）
■ 機座號：80mm ~ 355mm
■ 額定功率：0.55kW ~ 315kW（50Hz）
■ 標準安裝結構型式（IEC60034-7）
■ 防護等級：IP55（IEC 60034-5）
■ 可承受 1.5 倍額定電流達 2 分鐘（IEC 60034-1）
■ 對于 FS1)80 ~ 132電機，驅動端標配采用 V 形環進行密封，并可以選擇采用油封進行密封；對于 FS 160 以上電機，驅動端采用油封進行密封作為標配
■ 可選防潮加熱帶（空間加熱器）
■ 電機可選 PTC 或 PT100 熱敏電阻進行繞組保護
1LG0 系列為鑄鐵機殼通用型電動機，適用于連續工作制（S1），恒轉速，或一定速度范圍內的變頻調速應用。
■ F 級絕緣系統，并按 B 級溫升考核
■ 靈活的引出線方向
■ 電機軸驅動端帶閉合鍵槽（A 型鍵），可選雙軸伸
■ 電機采用半鍵平衡
■ FS 160 ~ 355 電機標配排水孔
■ 端蓋帶環型散熱筋，增加散熱面積，延長軸承使用壽命
■ 軸承的潤滑方式
FS 80 ~ 160 電機采用預潤滑軸承
FS 180 ~ 280 電機可選配軸承再潤滑裝置（選件號：K40）
FS 315 ~ 355 電機標配再潤滑裝置
1. 恒轉矩負載；功率與轉速成正比，轉矩不變
2. 轉矩隨轉速成比例增加；功率與轉速的平方成正比
3. 轉矩隨著轉速的平方成比例地增加；功率與轉速的立方成正比
4. 恒功率負載；轉矩與轉速成反比，功率不變
旋轉電機的一般要求
IEC 60 034-1
IEC 60 085
具有標準尺寸和輸出功率的通用型三相感應電動機
DIN EN 50 347 IEC 60 072
旋轉電機的起動特性
DIN EN 60 034-12 IEC 60 034-12
旋轉電機的端子設計和轉動方向
DIN VDE 0530-8 IEC 60 034-8
結構類型和安裝
DIN EN 60 034-7 IEC 60 034-7
IEC 標準電壓
IEC standard voltage
DIN IEC 60 038 IEC 60 038
旋轉電機的冷卻方法
DIN EN 60 034-6 IEC 60 034-6
旋轉電機的抗振強度
DIN EN 60 034-14 IEC 60 034-14
旋轉電機的防護等級
DIN EN 60 034-5 IEC 60 034-5
旋轉電機第 9 部分：噪聲限值
IEC 60034-9:2007 EN 60034-9:2007
變頻器供電籠型感應電動機設計和性能導則
DIN IEC 60034-17 IEC 60034-17
1LG0電機符合下面的電氣和機械標準:
電機銘牌信息：
■ 額定電壓
■ 額定頻率
■ 額定功率
■ 額定轉速
■ 效率
■ 功率因數
■ 接線方式
■ 防護等級
■ 產品序列號
■ 電機選型
■ 平衡方式
■ 絕緣等級
■ 重量
結構型式
Construction type
機座不帶底腳，端蓋有法蘭
機座帶底腳，端蓋有法蘭
安裝型式
IM B5
FS 80 ~ 280
IM V11）
FS 80 ~ 355
IM V3
FS 80 ~ 160
IM B35
FS 80 ~ 355
IM V15
FS 80 ~ 225
IM V36
FS 80 ~ 225
結構型式：
機座帶底腳，端蓋無法蘭
安裝型式
IM B3
FS 80 ~ 355
IM B6
FS 80 ~ 160
IM B7
FS80 ~ 160
IM B8
FS 80 ~ 160
IM V5
FS 80 ~ 225
IM V6
FS 80 ~ 225
安裝結構型式
對于 IMV1 安裝加防雨罩和不帶防雨罩的 1LG0 電機，定貨號不同，詳見“選型技術數據表”。
電動機接線盒
電機接線盒的位置默認為頂端，同時接線盒自身可旋轉 4×90o安裝。另外，從電機的驅動端看，接線盒可以安裝在電機的左側（LHS - code K10）或者右側（RHS - code K09）。
