| 電氣特性 |
| 工作電壓 |
5 V DC |
| 空載電流 |
max. 120 mA |
| 線性 |
14位± 2 LSB, 13位± 1 LSB, 12位± 0.5 LSB |
| 輸出碼 |
格雷碼數據 |
| 計數方向 |
順時針遞減（順勢針旋轉方向，碼值遞減） |
| 接口 |
| 接口類型 |
SSI |
| 單穩態觸發時間 |
20 ± 10 µs |
| 分辨率 |
|
| |
單圈 |
up to 14 Bit |
| |
總分辨率 |
up to 14 Bit |
| 傳輸速率 |
0.1 ... 2 MBit/s |
| 符合標準 |
RS422 |
| 連接器 |
| 連接器 |

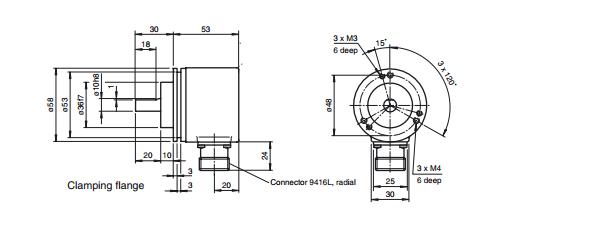

連接器 9416L, 12針 |
| 符合標準 |
| 防護等級 |
DIN EN 60529, IP65 |
| 氣候條件 |
DIN EN 60068-2-3, 無凝露 |
| 輻射干擾 |
EN 61000-6-4:2007 |
| 抗干擾 |
EN 61000-6-2:2005 |
| 抗沖擊 |
DIN EN 60068-2-27, 100 g, 3 ms |
| 抗振動 |
DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz |
| 周圍環境 |
| 工作溫度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 儲存溫度 |
-40 ... 85 °C (-40 ... 185 °F) |
| 機械特性 |
| 材料 |
外殼:鋁粉涂層
法蘭:鋁
軸:不銹鋼 |
| 重量 |
approx. 460 g |
| 旋轉速度 |
max. 12000 min -1 |
| 瞬時慣量 |
50 gcm2 |
| 起動轉矩 |
< 5 Ncm |
| 軸負載 |
|
| |
軸向 |
40 N |
| |
徑向 |
110 N |
| |
|
|
