通用型

運動型

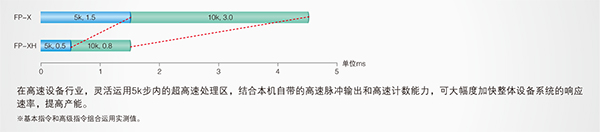

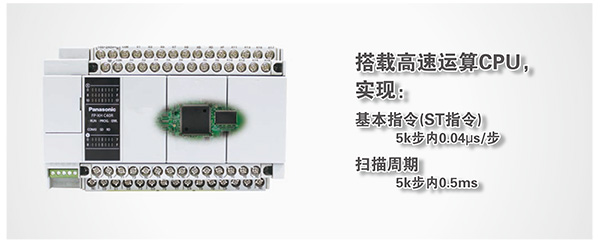

*高0.04μs的指令處理速度

掃描周期※縮短(以40點機型對比以往產品)

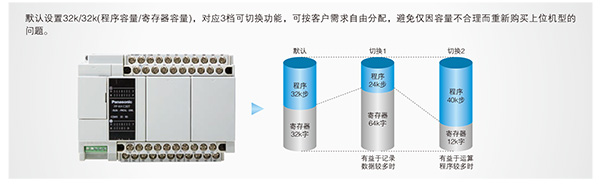

容量3檔可切換設置

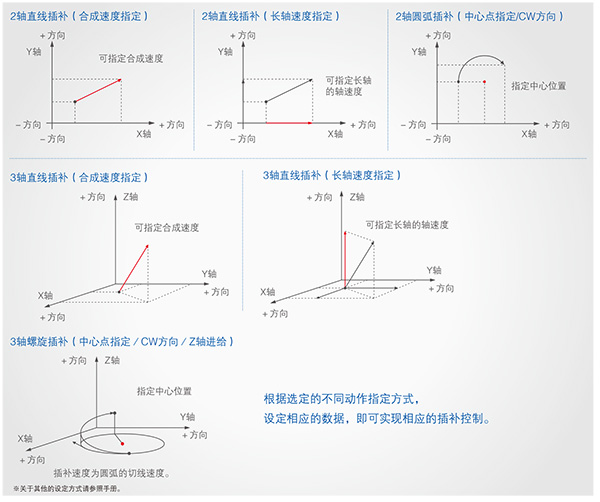

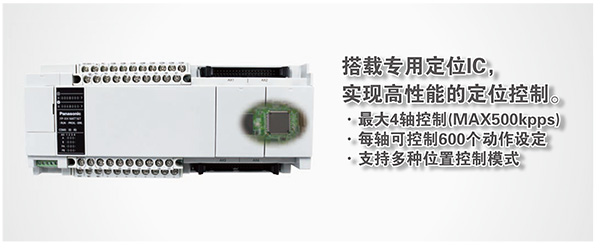

插補控制
插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。

同步控制
同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。

目標速度變更機能、移動量變更機能
位置控制過程中，目標速度及移動量都可以變更�？梢愿鶕�(jù)設備的狀態對應調整。

位置控制的種類

其他功能

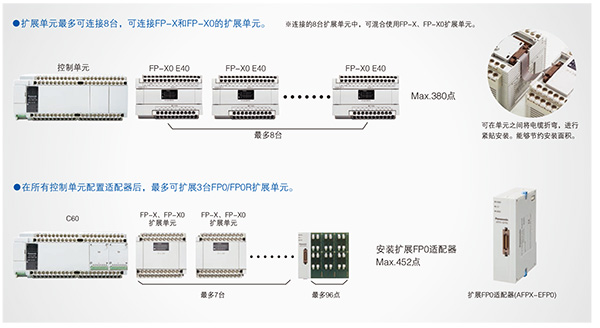

I/O點數*大452點
(通過擴展FP0以及使用功能擴充插件可達到。)

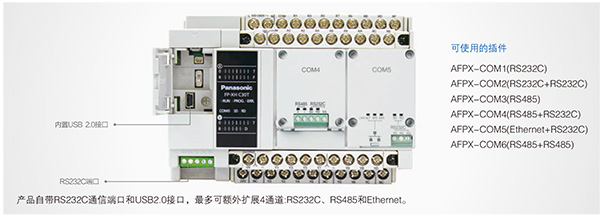

通信端口

對應Modbus※

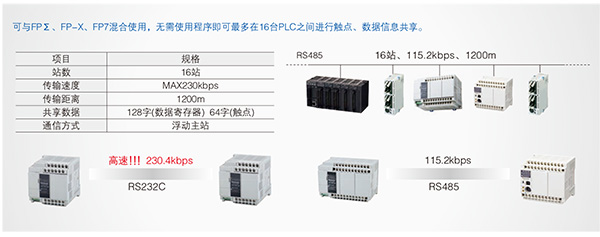

PLC鏈接(MEWNET)

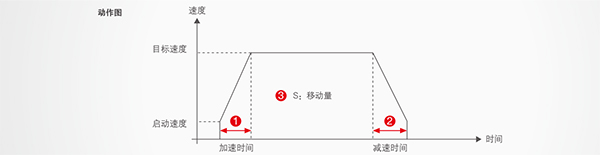

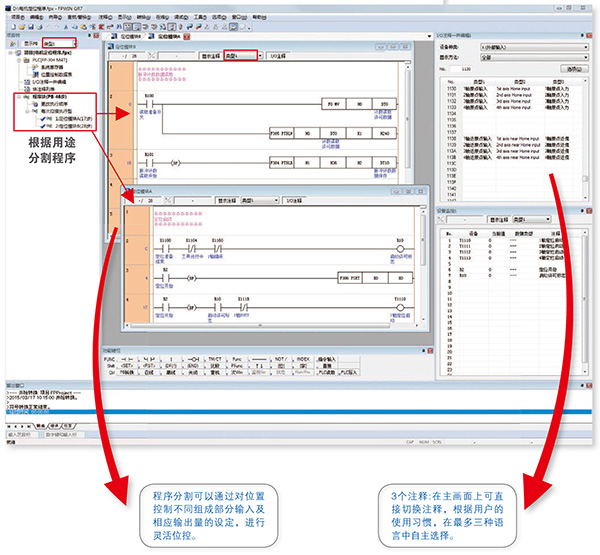

位置控制設定
通過位置控制數據※1及位置控制參數※2的設定，實現位置控制。

※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。

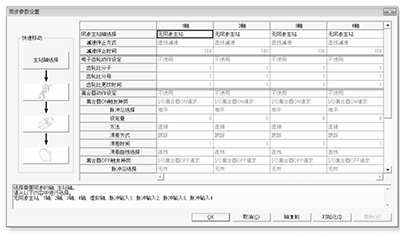

同步參數設置
根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。

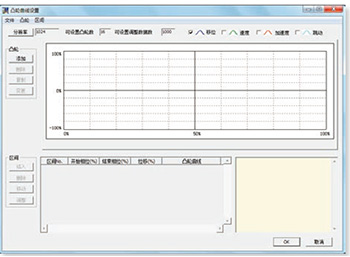

凸輪曲線※3設置
當選擇電子凸輪作為從動軸時，需要對其進行設定。

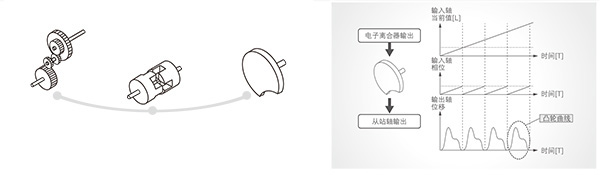

※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。

直接輸入/輸出功能
通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。

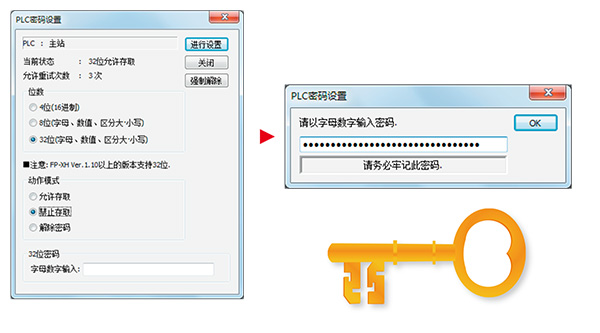

安全強化
增加字母數字32位密碼對應。安全性較之前得到了提高。
