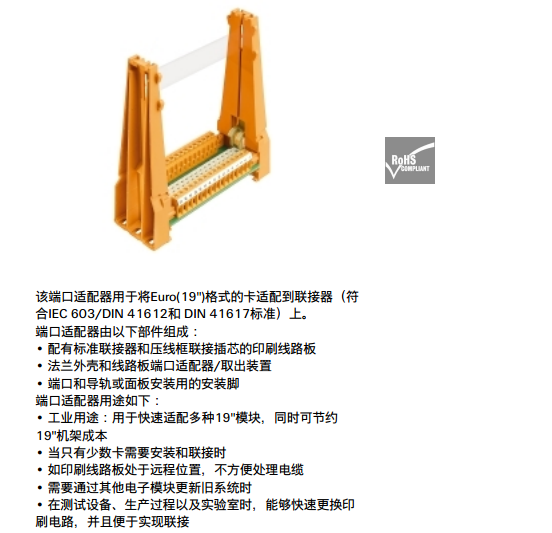

SKH 31 LP 250VAC RH1
尺寸及重量
長度:47.5 mm
寬度:131 mm
高度:144 mm
凈重:178 g
溫度
工作溫度:0...55°C
存儲溫度:-40...60 °C
聯接參數
現場側連接:LP 5.08mm
控制側的接口 插頭:DIN 41617
回路數（控制側）:31回路 female
觸點組裝:a和b
插拔式電路板的結構形式:歐式100x160 mm 適用于19" 機架
測量數據
額定電壓:250 V UC 通道額定電流:4 A
絕緣參數 （EN50178）
符合:DIN EN 50178 額定電壓:250 V
過壓等級:II 污染等級:2
脈沖電壓測試:2.1 kV
絕緣強度測試:1.2 kVAC
現場接線
聯接類型[現場]:螺釘聯接
*小壓接面積[現場]:0.13 mm²
*大壓接面積[現場]:6 mm²
硬導線，*小壓接面積 H05(07) V-U[現場]:0.5 mm²
硬導線，*大壓接面積 H05(07) V-U[現場]:6 mm²
軟導線，*小壓接面積 H05(07) V-K:0.5 mm²
軟導線，*大壓接面積 H05(07) V-K:4 mm²
軟導線帶管狀端頭，*大壓接面積[現場]:2.5 mm²
軟導線帶管狀端頭，*小壓接面積[現場]:0.5 mm²
*大壓接面積，帶塑料套的絕緣端頭 [現場]:2.5 mm²
*小電線截面， AWG [field]:AWG 26
*大導線截面， AWG [field]:AWG 12
*小擰緊力矩，*小值:0.5 Nm
*大擰緊力矩:0.6 Nm
剝線長度:6 mm
分類
ETIM 3.0 EC001419 ETIM 4.0 EC001421
ETIM 5.0 EC001421 ETIM 6.0 EC001421
UNSPSC 30-21-18-01 eClass 5.1 27-24-22-04
eClass 6.2 27-24-22-04 eClass 7.1 27-14-11-52
eClass 8.1 27-14-11-52 eClass 9.0 27-14-11-52
