1.CJX1-Z（9A-32A）直流操作交流接觸器的用途：CJX1-Z直流操作接觸器適用于額定工作電壓至660V，額定工作電流至32A的電力線路中，主要供冶金、軋鋼企業、起重機等電器設備中作遠距離接通和分?jǐn)嚯娐分谩?/p>
2.工作條件
周圍空氣-5℃～+40℃；
海拔高度不超過2000米；
*濕月平均空氣相對濕度不大于90%，(該月平均*低溫度不大于25℃)。
本產品符合Q/HY022-2000標準
3.額定控制電源電壓：DC12V、DC24V、DC36V、DC42V、DC48V、DC60V、DC110V、DC125V、DC180V、DC220V、DC230V
4.輔助電路
a.額定工作電壓：AC400V、DC220V
b.額定發熱電流：10A
c.額定控制容量：在AC15使用類別時為300A
在DC13使用類別時為30W
5.動作性能
在周圍空氣溫度為-5℃至+40℃范圍內對接觸器線圈施以額定控制電壓(Us)，使其發熱至高溫狀態時，接觸器在額定控制電壓85%～100%范圍內可靠的吸合，釋放電壓為75%Us~10Us。
CJX1-Z直流操作接觸器外形尺寸及安裝尺寸

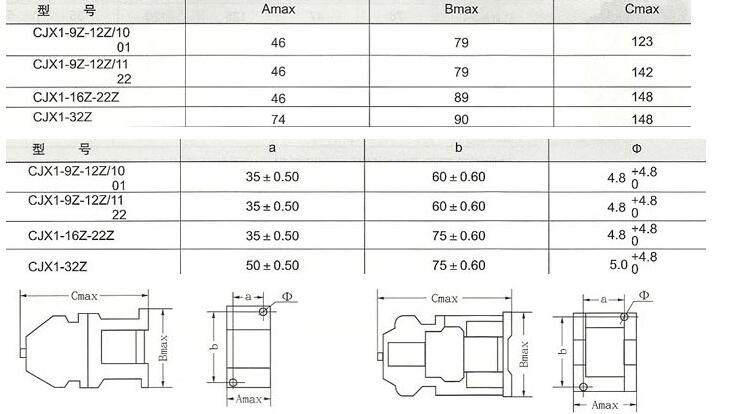

CJX1-9Z~32Z直流操作接觸器的外型及安裝尺寸 （1）
CJX1-9Z~32Z直流操作接觸器的外型及安裝尺寸 （2）
CJX1-9Z~32Z直流操作接觸器的安裝示意圖
