2、用途
    主要在低壓配電網絡中用于分配電能和保護線路、防止電源設備遭受過載、短路、欠電壓、單向接地等故障的危害。具有高精度智能控制器，可以完成配電系統的過電流和剩余電流的全選擇性保護，同時具有通訊功能，可作為現場總線等控制系統實現遙控、遙訊、遙測、遙調"四遙"功能的主要元件。

3、符合標準
IEC60947-2 低壓開關設備和控制設備 斷路器　
GB14048.2 低壓斷路器

4、型號含義說明


5、技術特點
    產品結構功能部件模塊化、體積小、造型比較美觀，高動、熱穩定性，高分斷能力(120KA)、無飛弧、集檢測、三段保護、監控、顯示、報警、通訊、自診斷、現場設定、試驗功能等。并具有如下創新特點：
(1)采用了新穎的設計，降低了短路時的電動斥力，增加接觸面積，提高了分斷能力和動熱穩定性；
(2)主軸用分段設置，多個半圓形軸承，克服了主軸變形；
(3)采取了互感器加屏蔽，增加輔助線圈，微調相位等措施，提高了電流采集精度；
(4)研制了新型的觸頭材料，AgNi30C3,確保分端能力和耐磨性；
(5)采用了軸兩端設拖動裝置，解決了抽屜搖進出平衡。
    TW30-6300萬能式斷路器是國內乃至世界上*大容量的斷路器，該產品具有遙調、遙測、遙控等四遙功能，其各項性能指標與法國施耐德M系列、德國西門子的3WN6系列等國際同類先進產品水平相當。

6、主要技術參數

表1：額定電流

表2：操作性能

表3：額定短路分斷能力及額定短時耐受電流

注：1. 短延時分斷能力為Icw值，延時0.4s；
2.表3中數值均為電源為下進線時試驗值。

7、使用條件
△海拔不超過2000m；*大傾斜度為22.5°；
△周圍介質溫度不高于+40°C（對船用產品為+45°C）和不低于-5°C；
△能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響；
△在受到船舶正常振動時能可靠工作；在受到地震情況下（4g）能可靠工作；
△在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
△在沒有雨雪侵襲的地方。

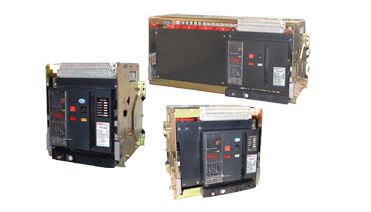

8、產品系列

TW30-2000M	TW30-3200M	TW30-4000M	TW30-6300M
