GSC1系列交流接觸器

一、用途

GSC1系列交流接觸器主要用于交流50HZ（或60HZ），9-95A額定絕緣電壓為690V，115A-150A額定絕緣電壓為1000V，在AC-3使用類別下額定工作電壓為380V是額定工作電流至150A的電路中，共遠距離接通和分?jǐn)嚯娐�，并可與適當?shù)臒徇^載繼電器組成電磁起動器以保護可能發生過負荷的電路。

三、結構特點

動作機構為直動式，觸頭為雙斷點；

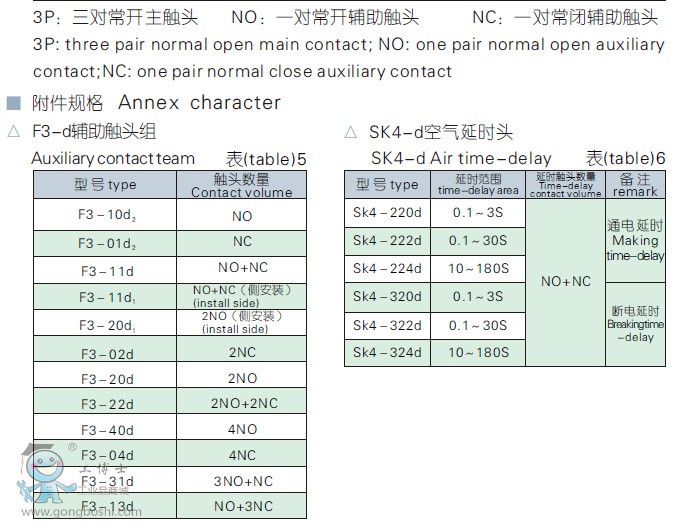

組合功能，除安裝面外，其余各面均能加裝附件；

兩側可加裝輔助觸頭組（F3-d1）或聯鎖機構；

上方可加裝（F3-d或F3-d2）或空氣延時（SK4-2/3d）；

線圈接線端可加裝時間延時器等各種功能模塊。

四、工作條件和安裝條件

周圍空氣溫度-5℃~+40℃；

安裝地點海拔不超過2000m;

*高溫度為+40℃時，空氣的相對濕度為不超過50%，在較低溫度下可允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；

污染等級為“污染等級3”；

安裝類別為“安裝類別III”；

除用螺釘安裝外，還可采用35mm、75mm標準卡軌安裝。

船用交流接觸器：

周圍空氣濕度-25℃~+45℃；

大氣條件：可有凝露、鹽霧、油霧、霉菌、海上潮濕空氣等存在；

各方向傾斜不大于22.5°，各方向搖擺不大于22.5°，周期10秒；

振動：可安裝和使用在頻率2-13.2Hz，振幅為±1mm以內，又可使用在頻率13.2~100Hz，加速度為±7m/s²以內的地方。

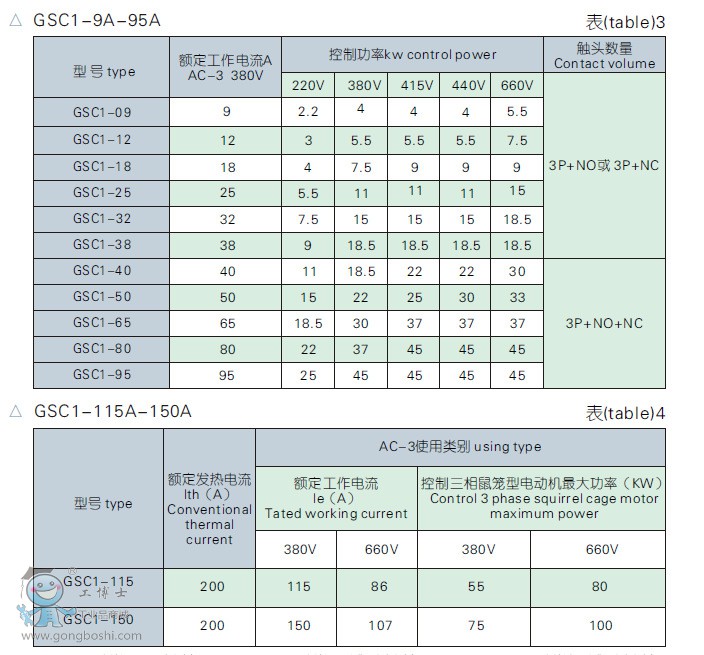

五、接觸器規格

六、訂貨須知

在訂貨中應寫明以下內容；

接觸器的全型號及名稱；

控制線圈的頻率及電壓；

訂購數量。

例如：

交流接觸器GSC1-0910 M7 220V~240V 50Hz/60Hz  10臺

表示為9A接觸器，輔助觸頭為常開，控制電壓的頻率為50Hz/60Hz，電壓為220V~240V，訂貨數量為10臺。

特殊電壓規格產品，如用戶需要可特殊訂貨。
