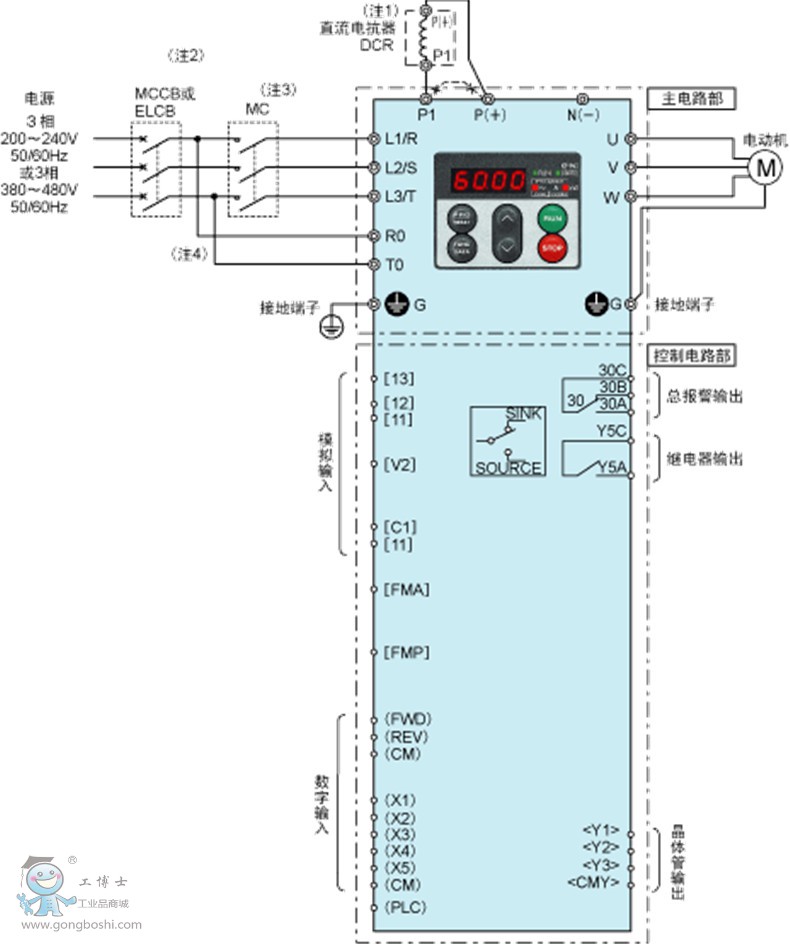

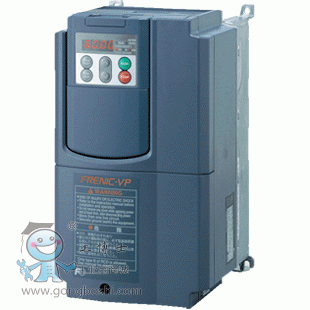

 接線圖

■使用外部信號運轉、停止及頻率設定
[配線順序]
(1)進行主電路部的配線。
[操作方法]

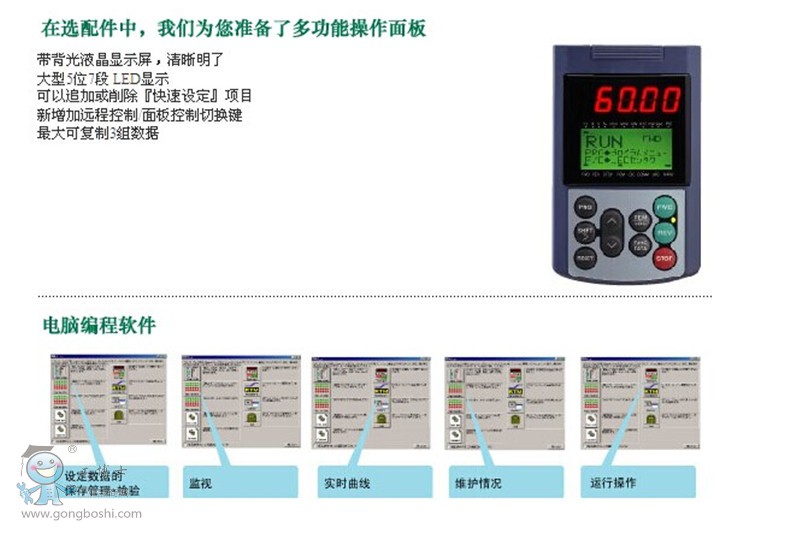

(1)運轉、停止:通過操作面板的按鍵操作(鍵),運轉或停止。
(2)頻率設定:使用鍵設定頻率。 注1) 連接直流電抗器(DCR)(選件)時，請拆下端子P1-P(+)之間的短路片后連接。75kW以上的變頻器中，DCR為標準附屬件，請務必連接。
注2) 為了保護配線，請在每個變頻器的輸入側(初級)安裝推薦的斷路器(MCCB)或漏電斷路器(ELCB)(帶過電流保護功能)。請不要使用推薦容量以上的斷路器。
注3) 使用于從電源上切離變頻器時，根據(jù)需要除了安裝MCCB或ELCB以外，請再安裝我們推薦的電磁接觸器(MC)。當MC和螺線管的線圈安裝在變頻器附近時，請務必使用浪涌吸收器

，并注意連接時要并聯(lián)。
