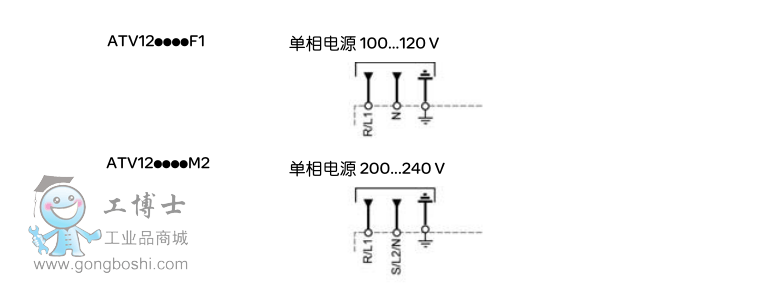

常規接線圖

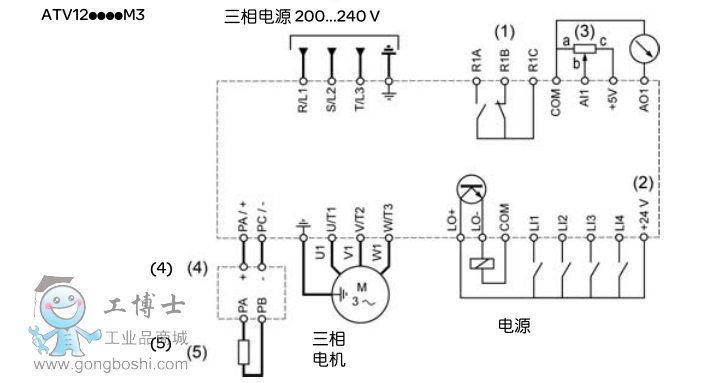

(1) R1 繼電器觸點，用于遠程指示變頻器狀態。

(2) 內部 + 24 V c 。如果使用外部電源 ( 最高 + 30 V c )，請將該電源的 0 V 連接到 COM 端子，不要使用變頻器上的 + 24 V c 端子。

(3) 給定電位計 SZ1RV1202 (2.2 k Ω ) 或類似設備 ( 最大 10 k Ω )。

(4) 可選制動模塊 VW3A7005。

(5) 可選制動電阻器 VW3A7 ppp 或其他可接受的電阻器。請參考產品目錄中的可用電阻器參數值。
