施耐德異步電機變頻器   Altivar 71
一、全面提供：

 Altivar 71 系列變頻器通過使用三種類型電源，將整個系列的電機功率額定值擴展為

0.37 kW 至 500 kW：

    200...240 V 單相，從 0.37 kW 至 5.5 kW

    200...240 V 三相，從 0.37 kW 至 75 kW

    380...480 V 三相，從 0.75 kW 至 500 kW

  Altivar 71 變頻器集成了 Modbus 與 CANopen 總線協議以及大量的功能。

  可通過使用通信、 I/O 以及編碼器接口可選卡對這些功能進行擴展。

  整個系列符合國際標準 IEC/EN 61800-5-1，IEC/EN 61800-2，IEC/EN 61800-3，已

經通過， UL， CSA， DNV， C-Tick， NOM 117 以及 GOST 認證，并且滿足環境保

護要求 (RoHS， WEEE，等 )。

   Altivar 71 可被插入設備的安全系統中。它集成了可以禁止電機任何意外起動的 “斷

電”安全功能。 此功能符合機械標準 EN 954-1 的第三類 3，此標準決定電氣安裝標

準 IEC/EN 61508 SIL2 與功率驅動系統標準 IEC/EN 61800-5-2。

電磁兼容性 EMC

ATV 71H pppM3 與 ATV 71H pppN4 變頻器中安裝了 EMC 濾波器，并與 EMC 必要

元件的識別相結合，使得機器的安裝得到簡化，并提供了滿足 CE 標記要求的經濟

方案

ATV 71H pppM3X 使用時可以不帶 EMC 濾波器。濾波器可作為選件使用由用戶自行

安裝，以降低輻射等級。

可使用其他外部選件，例如制動電阻器、能量回饋設備以及濾波器來滿足使用要求。

二、安裝

Altivar 71 變頻器設計時已對機柜 ( 落地式機柜、壁面安裝式機柜等 ) 的尺寸進行了

優化：

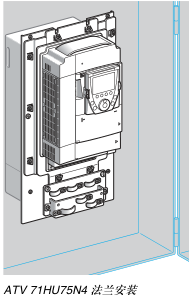

   變頻器功率部分的防護等級為 IP54, 可使用附件 VW3 A9 5pp 將功率部分安裝在密

封機柜的外面，兼顧散熱和防護的要求，使其適合在惡劣環境重使用。

此種類型的安裝可被用于限制機柜內部的溫升或減小所需機柜的尺寸。

   機柜內部的環境溫度：

      50°C，額定值不會降低

      使用與變頻器額定值對應的控制卡風扇工具包VW3 A9 4pp時最高可達60°C，必要

時可降低輸出電流

   并行安裝

    可通過使用 VW3 A9 2pp 工具包，按照 NEMA 第 1 類要求將變頻器安裝在墻壁上，

對于 IP 21 保護等級或 IP 31 保護等級應使用 VW3 A9 1pp 工具包。
