打包式發送與接收主要用到SFC15（打包發送）和SFC14（打包接收）。
本例以S7－400 為主站，S7－300 為從站為例來說明打包式發送和接收的組態步驟。

先組態從站S7－300。

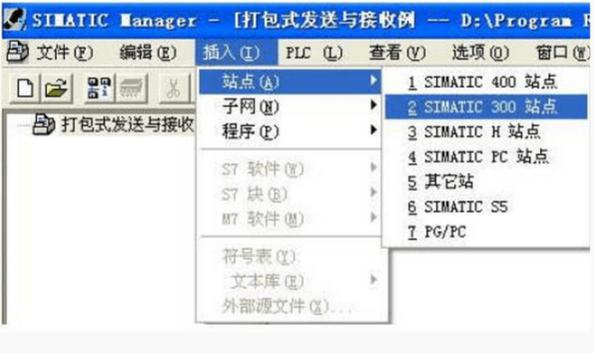

1、新建項目“打包式發送與接收例”，插入S7－300 站點。

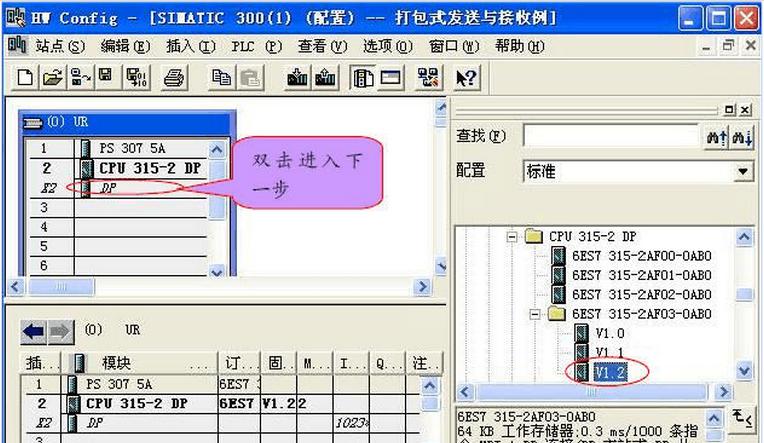

2、雙擊“硬件”進入“HW Config”（硬件組態）環境，組態S7－300的
硬件（先放入導軌，再放入電源模塊，最后放入CPU 模塊）。在放
入CPU 模塊時，會出現“屬性－RPOFIBUS 接口 DP”對話框
（設置CPU的地址及通信波特率），可以先點擊“取消”以后再設置。
